本文介紹一種低成本的1W大功率LED驅動電源方案，適用于家居照明。

　　大功率LED比日光燈具有更高的發光效率和使用壽命。人們應根據實際使用方式另外加裝散熱器。目前，國產3W發白光的LED零售價為15元，但由于3W大功率LED質量還不夠可靠，暫不宜使用。5W大功率LED只有進口貨，每只售價高達60元，僅適用于特殊要求的燈光工程之中，最適合人們家里作照明用的就是國產1W發光二極管。

　　鑒于大功率發光二極管工作電壓僅為3V，通過全橋整流將220V交流電變成直流電，在全橋上的電壓降約為1.8V，只驅動 一只發光二極管工作的電能 利用效率僅為60%.必須把3只以上發光二極管串聯起來工作，才能使總的電能利用效率超過80%.

　　根據3基色合成白光原理，將紅、綠、藍3只1W大功率發光二極管串聯起來工作，就可以獲得相當于3W發白光的LED所達到的亮度 。同時還可以組合出6種彩色光線，滿足人們對變換彩光的喜好。為了避免電能浪費，使用市電做LED驅動電源 應采用電容器做降壓限流元件 。

　　用洗衣機電機所配的常規4.7μ/AC400V電容器做降壓限流元件可提供325mA工作電流，正好與1W大功率LED額定工作電流相同。購買紅、綠、藍3只1W大功率LED共需20元，比購買1只3W 發白光的LED貴5元。但3W大功率LED的工作電流是1W大功率LDE的3倍，需要使用容量為14μ的電容器做降壓限流元件，而購買1只 14μ/AC400V電容器比購買1只4.7μ/400V電容器又要高出5元，綜合成本并不合算。

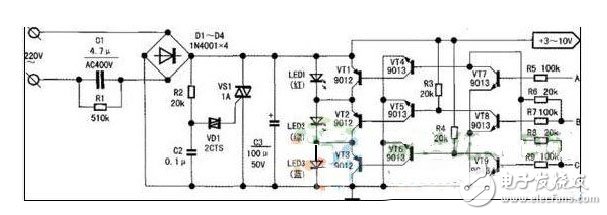

　　1W大功率LED的實用驅動電源見附圖，其中：C3電容的主要作用是在剛接通220V市電時防止可能產出的瞬間大電流通過LED使其受到損壞，VS1可控硅則是防止負載開路時在C3兩端產生高壓使其嚴重發熱爆炸。VDS1觸發二極管的轉折電壓為30V~40V，正常狀況下C3兩端電壓不超過10V，VDS1一直截止，VS1也截止。只有在負載電路斷掉或LED內部開路情況下，C3兩端電壓剛升到30V~40V時VS1才即刻導通并維持導通狀態。排除故障重新接通電源，VS1即自動恢復截止狀態。

　　如果只要求3只大功率LED一起發光，電源驅動電路中的VT1~VT9和R3~R9可全部不用。該部分電路專門為控制紅、綠、藍3只LDE的發光狀態而設計，A、B、C三端懸空或接到直流負端相對中點上，VT1、VT4、VT7~VT9截止，VT2、 VT3、VT5、VT6導通，LED2和LED3分別被VT2和VT3短路，只有LED1工作發光。

　　單獨將B端接到直流正端，將使VT8導通，VT5和VT2隨之截止，LED2工作發光。單獨將C端接到直流正端，將使VT9導通，VT6和VT3隨之截止，LED3工作發光。與此同時，B端或C端接到直流正端，都可使VT4導通、VT1隨之導通，LED1被VT1短路不工作。但將A端接到直流正端，將使VT7導通，強制讓BG4截止，VT1隨之截止，LED1工作發光。這樣，無論A、B、C三端處于何種狀態，總有至少一只發光管工作。而通過對加在A、B、C三端上的電平控制，就可以使3只發光按照需要的組合進行發光。

　　A、B、C三端上的電平可以采用普通開關 進行控制，也可以使用3只D觸發器和一只按鍵來實現循環變換。當然還可以把6只LED串聯起來工作，用專門的彩燈控制IC來實現動態變化。
