集成電路命名方法及種類

1.我國集成電路的命名方法

根據國家標準GB3430一切的規定，集成電路的型號由以下五部分組成:

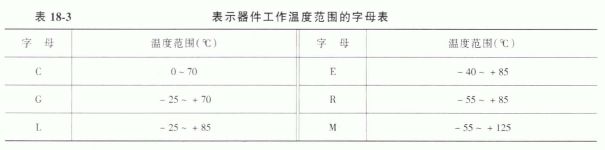

各部分表示方法的規定見表18-1 -表18-4 。

2. 關于集成電路型號的說明
集成電路的品種型號繁多，至今國際上對集成電路型號的命名尚無統一標準，各生產廠都按自己所規定的方法對集成電路進行命名。一般情況下，國外許多集成電路制造公司將自己公司名稱的縮寫字母或者公司的產品代號放在型號的開頭，然后是器件編號、封裝形式和工作溫度范圍。

現行國家標準對集成電路型號的規定，是完全參照世界上通行的型號制定的，除第一部分和第二部分外，其后的部分則與國際通用型號一致.其功能、引出端排列和電特性均與國外同類產品一致c 除國家標準的型號外.還會碰到以下形式的型號:

這類產品的電特性基本與國外同類品種代號的產品相一致，可以相互代換使用。
表18-5 列出了一些國內外集成電路生產廠家和它們的產品代號，供參考。

集成電路的種類相當多，集成電路按制作工藝來分可分為三大類，即半導體集成電路、膜集成電路及混合集成電路。半導體集成電路有雙極型和場效應兩大系列。雙極型集成電路主要以TTL 型為代表， TTL 型集成電路是利用電子和空穴兩種載流子導電的，所以叫做雙極型電路。場效應集成電路是只用一種載流子導電的電路.這就是MOS電路。其中用電子導電的稱為NMOS電路:用空穴導電的稱為PMOS 電路;如果是用NMOS 和PMOS 復合起來組成的電路，則稱為CMOS 電路。CMOS 集成電路是使用得最多的集成電路。

在電子設備中，通常把電路分為模擬電路和數字電路兩大類.在模擬電路中信號為連續變化的物理量，在數字電路中信號為斷續變化的物理量，因此集成電路按其功能不同又可分為模擬集成電路和數字集成電路兩大類。模擬集成電路用來產生、放大和處理各種模擬信號，這類集成電路有運算放大器、集成穩壓器、音響集成電路以及電視機用集成電路等。數字集成電路用來產生、放大和處理各種數字信號.這類集成電路有各種門電路、譯碼器、計數器、存儲器、寄存器以及觸發器等除了上述兩類集成電路外，隨著科學技術的不斷發展，還出現了許多數字電路和模擬電路混合的集成電路及使用更為方便的專用集成電路。

若按集成度來分,集成電路又可分為小規模、中規模、大規模及超大規模等四種類型集成50個以下元器件的為小規模集成電路.集成50 - 100 個元器件的為中規模集成電路.集成100 - 10000 個元器件的為大規模集成電路，集成10000 個以上元器件的稱為超大規憤集成電路。

集成電路按封裝外形來分，一般可分為金屬殼圓形型封裝、單列直插式封裝、扁平型封裝及雙列直插式封裝四類，如圖18-1? 所示。
