單片集成穩壓電源，具有體積小，可靠性高，使用靈活，價格低廉等優點。最簡單的集成穩壓電源只有輸入，輸出和公共引出端，故稱之為三端集成穩壓器。 常用的是W78xx、w79xx系列三端集成穩壓器，該組件如下圖，穩壓器的硅片封裝在普通功率管的外殼內，電路內部附有短路和過熱保護環節。

　　線性三端集成穩壓器的分類

　　1.三端固定正輸出，國標型號為CW78--/CW78M--/CW78L--

　　2.三端固定負輸出，國標型號為CW79--/CW79M--/CW79L--

　　3.三端可調正輸出，國標型號為CW117--/CW117M--/CW117L-

　　CW217--/CW217M--/CW217L--CW317--/CW317M--/CW317L--

　　4.三端可調負輸出，國標型號為CW137--/CW137M--/CW137L-

　　CW237--/CW237M--CW237L--

　　CW337--/CW337M--/CW337L--

　　5.三端低壓差 1.5A 0.5A 0.1A

　　6.大電流三端

　　以上1---為軍品級；2---為工業品級；3---為民品級。

　　軍品級為金屬外殼或陶瓷封裝，工作溫度范圍-55℃～150℃；

　　工業品級為金屬外殼或陶瓷封裝，工作溫度范圍-25℃～150℃；

　　民品級多為塑料封裝，工作溫度范圍0℃～125℃。

　　線性集成穩壓應用電路

　　三端集成穩壓電路的輸入、輸出和接地端絕不能接錯，不然容易燒壞。一般最小輸入、輸出電壓差約為2V，否則不能輸出穩定的電壓，一般應使電壓差保持在4-5V 。安裝足夠大的散熱器 ，散熱片總是和最低電位的第③腳相連 C1， C4改善紋波特性，C2消除芯片自激震蕩和改善瞬態響應， C3減小高頻干擾。

　　由于穩壓管反相電壓較低，當輸入無電壓時，反并聯二極管D用于泄放C4電容能量。

　　UREF=1.25V，IREF=50uA，UREF很穩定

　　采用LM117和LM137實現的輸出電壓連續可調的正、負輸出穩壓電路

　　大電流穩壓器：NS公司的 LM196/396大電流可調穩壓器1.25V——15V范圍內可以提供10A電流

　　低失穩穩壓器

　　失穩電壓：當輸入電壓逐漸降低直至輸出電壓波動超出規定電壓時，輸入和輸出電壓之差為失穩電壓。

　　LT/LM108x系列低壓差三端線性穩壓器：輸入輸出壓差1.5V就能正常工作。

　　固定式 LM1084——NS公司

　　可調式 LT1083等——凌特公司

　　LM2990/2991系列負壓輸出線性穩壓器：輸入輸出壓差0.6V就能正常工作

　　TPS75xxx系列 線性穩壓器——TI公司輸入輸出壓差0.6V就能正常工作

　　基準電壓源

　　基準電壓源一般可以用穩壓管組成的穩壓源來承擔，但目前有很多基準電壓集成電路，被廣泛用作高性能穩壓電源的基準電源。

　　TL431主要應用于穩壓電源、儀器儀表、可調電源和開關電源中，是穩壓二極管的良好替代品。

　　直流穩壓電源的主要技術指標

　　主要技術指標：性能參數 工作參數

　　性能參數

　　1、穩壓系數Sv：又稱電壓調整率，

　　當輸入電壓VI變化時直流穩壓電源輸出電壓VO穩定的程度 。

　　2、輸出系數Ro：又稱負載調整率，體現了抗負載變化的能力。

　　3、紋波抑制比Srip：輸入紋波電壓峰－峰值與輸出紋波電壓峰－峰值之比，體現對交流紋波電壓的抑制能力

　　4、溫度系數ST：電源工作溫度最大變化范圍內（Tmin≤Ti≤Tmax）直流穩壓電源輸出電壓的相對變化的百分比值。

　　集成基準電壓源電路

　　電壓基準具有輸出電壓精度高，溫漂小，輸出噪聲小的特點。

　　兩端型電壓基準 ADR520A ADR525A ADR530A

　　LT1004-1.2 LT1004-1.5

　　MAX6006 MAX6008 MAX6008 等

　　三端型電壓基準

　　AD780AN LT1461 LTC1798 等

　　集成穩壓器的分類

　　集成穩壓器按出線端子數量和使用情況大致可分為三端固定式、三端可調式、多端可調式及單片開關式等幾種。

　　（1）三端固定式集成穩壓器。

　　三端固定式集成穩壓器是一種串聯調整式穩壓器。它將全部電路集成在單塊硅片中，整個集成穩壓器只有輸入、輸出和公共三個引出端，使用非常方便。典型產品有78××正電壓輸出系列和79××負電壓輸出系列。圖99 （a）為78××系列的正電壓輸出，圖99 （b）為79××系列的負電壓輸出。

　　圖99 78××、79××系列三端固定式集成穩壓器

　　78××/79××系列中的型號××表示集成穩壓器的輸出電壓的數值，以伏（V）為單位。兩種系列穩壓器輸出的固定電壓有5V、6V、7V、8V、9V、10V、12V、15V、18V和24V等。型號中間的字母通常表示輸出電流大小，以78（或79）后面加字母來區分，L表示0.1A，M表示0.5A，無字母表示1.5A。例如，78L05表示+5V，0.1A。后綴英文字母表示輸出電壓容差與封裝形式等。

　　三端固定式集成穩壓器分類見表24。

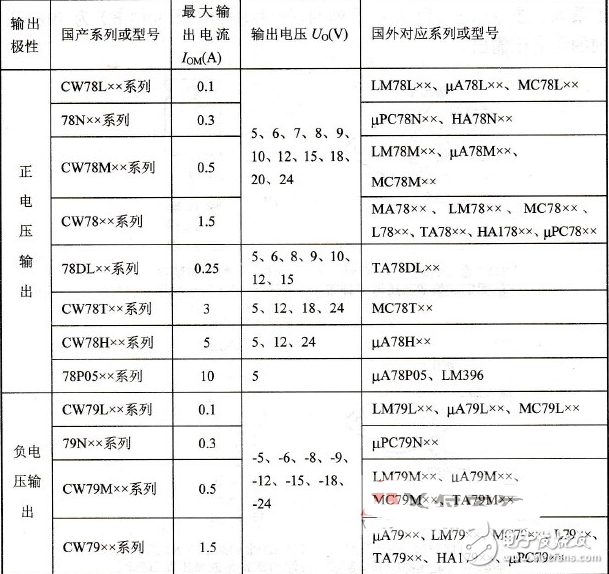

　　表24 三端固定式集成穩壓器分類

　　（2）三端可調式集成穩壓器。

　　三端可調式集成穩壓器可以輸出連續可調的直流電壓。常見的產品有××117/××217/××317、××137/××237/××337。××117/××217/××317系列穩壓器可輸出連續可調的正電壓；××137/××237/××337系列可輸出連續可調的負電壓。可調范圍為1.25~37V，最大輸出電流可達1.5A。典型產品有LM317/LM337等。三端可調式集成穩壓器（ LM317）封裝形式和引腳功能如圖100所示。

　　××117/××217/××317和××137/××237/××337兩種系列可調穩壓器外形封裝相同，區別在于輸出電壓一個是正壓，一個是負壓。

　　圖100 三端可調式集成穩壓器

　　集成穩壓器符號和外形圖

　　將線性串聯穩壓電源和各種保護電路集成在一起就得到了集成穩壓器。早期的集成穩壓器外引線較多，現在的集成穩壓器只有三個外引線：輸入端、輸出端和公共端。它的電路符號如圖1所示，外形如圖2所示。 要特別注意，不同型號，不同封裝的集成穩壓器，它們?nèi)齻€電極的位置是不同的，要查手冊確定。

　　圖1 集成穩壓器符號圖2 外形圖
