在TPS5430/ TPS5431是一個高輸出電流的PWM轉換器，其集成了低電阻的高側的N溝道MOSFET。包括在基板上與上市的特點是高性能電壓誤差放大器，可提供瞬態條件下嚴格的電壓調節精度;欠壓閉鎖電路，以防止啟動直到輸入電壓達到5.5 V;內部設置慢啟動電路，以限制浪涌電流;和電壓前饋電路，以改善瞬態響應。使用ENA引腳，關斷電源電流降至18μA典型。其他功能還包括一個高電平有效使能，過流限制，過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，將TPS5430/ TPS5431反饋回路內部補償。該TPS5431是為了從電源軌至23 V的TPS5430調節多種電源，包括24-V總線。

　　tps5430自感電流分析：

　　最近用TPS5430做了一個3A的恒流源，是用變壓器輸出整流18V供電，調節范圍和負載調整率等指標都非常好，但實際使用時產品有燒壞現象。后來測了一下發現，斷開總電源開關后會在5430輸出端產生一個感應電流值。因此都在懷疑是不是layout出了什么問題，下面我們一起來看看。

　　設計原理圖：

　　其PCB為：

　　關于這個電路，TIFAE也給出了詳細的解釋：

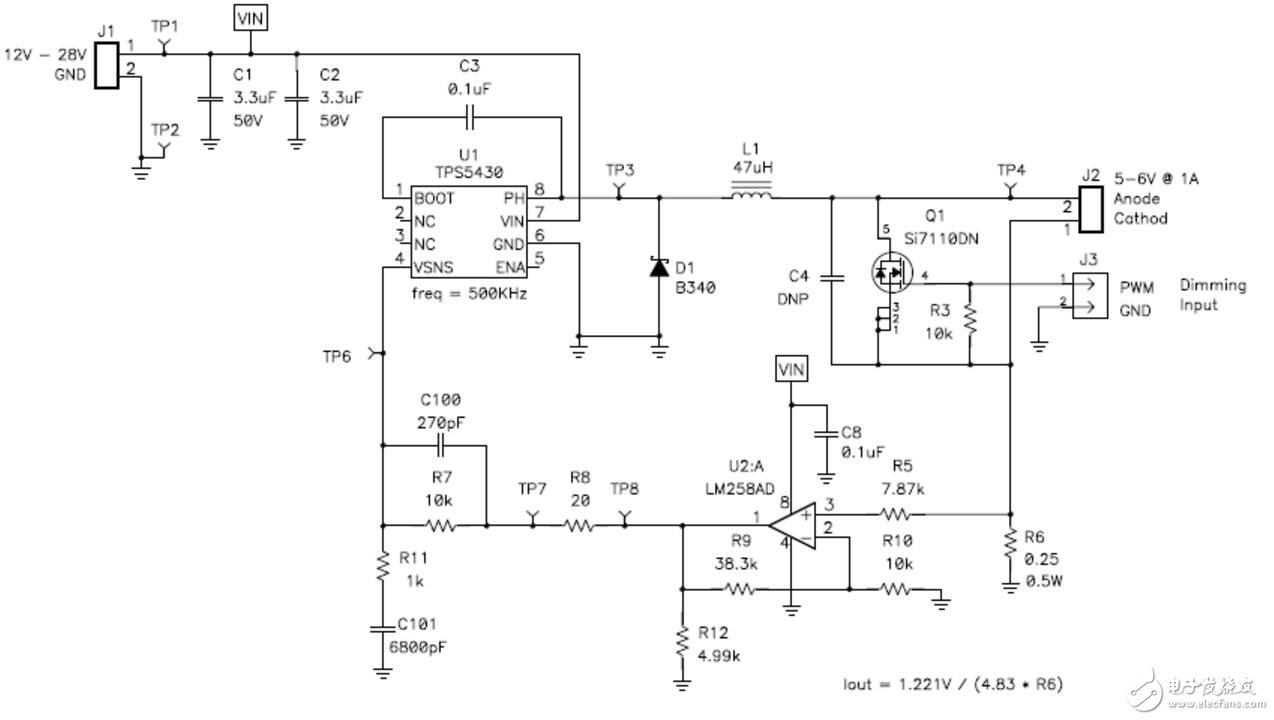

　　不是很明確你這樣的設計，特別是Q1的設計，但不應該是電感感應電流導致的，在你的設計中，因?yàn)檩斎?a href="http://www.qldv.cn/tags/電容/" target="_blank">電容選擇得太大4700uF，所以當輸入斷電時，TPS5430還能繼續維持一定時間的轉換。建議你參照TI TPS5430的設計：

　　如果你想接入MCU 模擬電壓調光，可以通過MCU的模擬輸出接一個二極管+電阻到運放的輸出，當模擬輸出超過1.9V后，可實現對輸出電流調光。

　　在你的設計中，或者需要要輸入電容改小一點，同時并聯一個10uF的陶瓷電容，layout靠近輸入腳Vin， 盡量降低輸入的ESR，減小輸入紋波。

　　tps5430應用電路板設計：

　　TI公司推薦了TPS5430的10.8~19.8V輸入轉5V輸出電壓電路板布線和元器件放置方式圖， 如圖5。TPS5430的電路板設計過程中要遵循一般電源轉換芯片電路的設計原則， 以達到預期效果。另外還有兩點需要注意：

　　① PowerPAD要求與地相連， 可在芯片正下方放置焊盤， 并打過孔， 以方便正確馬愛虹等： 電源轉換芯片TPS5430及其應用焊接。

　　②對ENA腳沒有特殊要求時可懸空， 也可預留出信號過孔。
