LM339（四路差動比較器）是在電壓比較器芯片內部裝有四個獨立的電壓比較器，是一種常見的集成電路，主要應用于高壓數字邏輯門電路。利用lm339可以方便的組成各種電壓比較器電路和振蕩器電路。

　 ? 特點

　　1）電壓失調小，一般是2mV；

　　2）共模范圍非常大，為0v到電源電壓減1.5v；

　　3）他對比較信號源的內阻限制很寬；

　　4）LM339 vcc電壓范圍寬，單電源為2-36V，雙電源電壓為±1V-±18V；

　　5）輸出端電位可靈活方便地選用。

　　6）差動輸入電壓范圍很大，甚至能等于vcc；

　　LM339的原理

　　LM339的內部有四個獨立的精密電壓放大器，其失調電壓最大只有2mV，電源電流與工作電壓無關，如果在單電源工作時，其工作電壓能達到與地同電位；如圖二是其電原理圖，從圖中可以看出，這種電路類似于增益不可調的運算放大器，圖中的Q2-Q6組成電流源，分別與差放管組成有源負載，Q1與Q4組成共基差動放大，Q7與Q8作為它的負載，組成輸出電路。

　　當我們在比較器的一端加上一個固定的參考電壓，而給另一端加上另一個可變的輸入信號電壓，當信號電壓超過參考電壓時，比較器就導通，可將此種比較器看成是一個沒加反饋的運算放大器，由于有增益，所以即便是有一個微弱的信號電壓輸入，都可以令其輸出端導通；所以LM339作為檢測元件，用在檢測電路中是很理想的元件。

　　LM339的應用

　　1：此種電路應用非常廣泛，用在非穩態多諧振蕩器電路中，用在單穩態觸發器，TTL／MOS邏輯變換器，也可用在可任意改變邏輯工作電壓的三端輸入“與”門電路中。

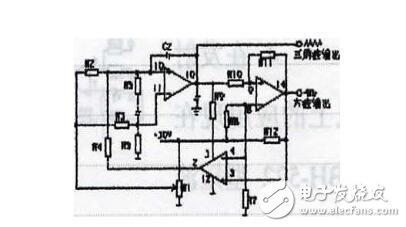

　　2：利用LM39構成的各種振蕩器如圖三所示，電路為電壓控制振蕩器，其工作頻率由輸入電壓決定的，電壓控制振蕩器的兩種重要應用為鎖相環及模擬遙控系統，此種電路可提供兩種輸出波形“方波與三角波”，輸入的控制電壓由Rl電位器組成的分壓器提供的，也可使用其它的控制電壓，只要把Rl電位器去掉，將控制信弓接到電壓控制振蕩器的輸入端與地之間就可以了
