74HC595簡介

　　74HC595具有8位移位寄存器和一個存儲器，三態輸出功能。 移位寄存器和存儲器有相互獨立的時鐘。

　　當移位寄存器輸入時鐘SHCP上升沿來臨之時，數據被移出。每當存儲寄存器輸入時鐘STCP上升沿來臨之時，數據并行的存儲到存儲寄存器。如果兩個時鐘上升沿同時到來，移位寄存器總是要比存儲寄存器的提前一個時鐘。

　　移位寄存器有一個串行出入（DS）和一個串行標準輸出（Q7S）。同時也提供一個異步復位端（低電平有效），存儲寄存器有一個8位3態總線輸出。輸出使能（OE）為低電平時，存儲寄存器的值就輸出。

　　74HC595特點：

　　8位串行輸入 /8位串行或并行輸出 存儲狀態寄存器，三種狀態

　　74HC595是具有三態輸出功能（即具有高電平、低電平和高阻抗三種輸出狀態）的門電路。輸出寄存器可以直接清除。具有100MHz的移位頻率。

　　74HC595引腳圖：

　　74HC595引腳功能：

?

　　74HC595工作原理：

　　74HC595的數據端：

　　QA--QH： 八位并行輸出端，可以直接控制數碼管的8個段。

　　QH‘： 級聯輸出端。我將它接下一個595的SI端。

　　SI： 串行數據輸入端。

　　74hc595的控制端說明：

　　/SCLR（10腳）： 低電平時將移位寄存器的數據清零。通常我將它接Vcc。

　　SCK（11腳）：上升沿時數據寄存器的數據移位。QA--》QB--》QC--》。。。--》QH；下降沿移位寄存器數據不變。

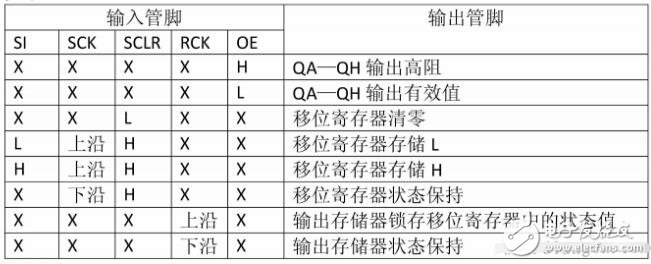

　　74HC595真值表

　　控制移位寄存器

　　SCK 上升沿 數據 移位 SCK 下降沿 數據 保持

　　RCK（12腳）：上升沿時移位寄存器的數據進入存儲寄存器，下降沿時存儲寄存器數據不變。通常我將RCK置為低電平，當移位結束后，在RCK端產生一個正脈沖（5V時，大于幾十納秒就行了。我通常都選微秒級），更新顯示數據。

　　控制存儲寄存器

　　RCK 上升沿 移位寄存器 的 數據進入 存儲寄存器 RCK 下降沿 存儲寄存器數據不變

　　/G（13腳）： 高電平時禁止輸出（高阻態）。如果單片機的引腳不緊張，用一個引腳控制它，可以方便地產生閃爍和熄滅效果。比通過數據端移位控制要省時省力。

　　注：74164和74595功能相仿，都是8位串行輸入轉并行輸出移位寄存器。74164的驅動電流（25mA）比74595（35mA）的要小，14腳封裝，體積也小一些。

　　74595的主要優點是具有數據存儲寄存器，在移位的過程中，輸出端的數據可以保持不變。這在串行速度慢的場合很有用處，數碼管沒有閃爍感。

　　74HC595時序圖詳解：

　　74HC595是串行輸入并行/串行輸出的移位鎖存器。SHCP是移位脈沖，前沿（上升沿）有效，STCP是鎖存脈沖，前沿有效，DS是輸入信號，MR（低電平有效）清零，OE（低電平有效）輸出使能，Q0-Q7并行輸出，Q7S串行輸出。

　　在移位脈沖SHCP的上升沿作用下，輸入信號DS在芯片內部進行八次移位，STCP負責鎖存，把移位信號保持在芯片內部，OE低電平時，移位后的信號從Q0-Q7八個腳并行輸出，同時這八個腳上的信號也以串行的方式從Q7S腳依次輸出。該腳輸出的信號可作為下一個595的輸入信號，理論上講，可實現無限級聯。
