一、三相四線制介紹

　　三相四線制，在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A，B，C三相，另一條是中性線N（如果該回路電源側的中性點接地，則中性線也稱為零線（老式叫法，應逐漸避免，改稱PEN，如果不接地，則從嚴格意義上來說，中性線不能稱為零線）。在進入用戶的單相輸電線路中，有兩條線，一條我們稱為相線L，另一條我們稱為中線N，中線正常情況下要通過電流以構成單相線路中電流的回路。而三相系統中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網中為了從380V相間電壓中獲得220V相間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

　　二、三相四線制中零線的作用

　　在三相四線制低壓供電系統中，零線的作用是當三相負載不對稱時保證零線的電位為零，以消除中性點電位變化，使各相電壓保持對稱，即各相負載的相電壓恒等于電源相電壓，并與負荷變化無關。三相中若有一相斷路，只會影響本相，其余兩相電壓仍保持不變，接在此兩相上的電器設備仍能正常工作。 三相四線制中的零線一旦因故斷路，在三相負載不對稱的情況下，會產生中性點位移，致使三相電壓不平衡，有的相電壓過高，可能燒毀電器設備；有的相電壓過低，電器設備無法正常使用。

　　三、三相四線制零線怎么接？

　　在三相四線低壓配電網中，零線斷路故障導致在三相負荷不平衡時負荷中性點產生偏移，負荷輕的端電壓升高，負荷重的端電壓降低，從而導致用戶的用電設備燒壞。

　　另外，零線斷路的危害還使斷路點后的電氣設備喪失保護接零的保護作用。當零線斷路，而斷路點后面某一電氣設備發生碰殼漏電時，接在斷路點后的所有電氣設備外殼都會帶上相當于相電壓的對地電壓，一旦人體接觸這些電氣設備外殼，就會造成觸電傷亡，這是很危險的。

　　零線必須保護接零，電機上的外殼接地后，可以與電源的零線連接

　　四、三相四線進戶地線怎么接？

　　三相四線進戶地線怎么接？電力局電線進入配電箱只有4根線，也就是傳統的三相四線，為保證安全，需要自己安裝接地線。按要求是要安裝家庭地線，最好是建房時考慮進去，把地線埋好，但大多是之后才想到要有地線，可在室外埋地線，要求是接地要盡可能面積大，引線盡量短，效果才好。使用380伏的電的設備更需要接地線。

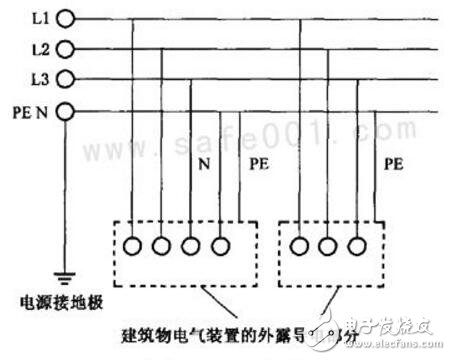

　　采用TN-C-S系統是三相四線和五線共有系統，一部分是地線和零線合二為一，一部分是地線和零線分開，你說是四線那么就是地線和零線是同一條線，理論上來說這個時候接地和接零其實是一樣的，不過因為地線和零線是同一條線，地線就是零線，所以實際上安全會有一定問題，所以現在國家要求一般不要用這樣的系統。

　　保護接零其實就是剛才說的那樣，所以最好不要使用，而是應該設備外殼直接接地。

　　進戶零線一般來說不需要重復接地，如果是地線就最好進行重復接地。

　　設備接零不太安全，因為變壓器中性線接地不好的話，設備外殼將帶電，如果三相電流不平衡的話，零線也將有很大的電流流過。最好是單用一根有一定截面的導線做地線，接在接地網上，接地電阻不大于4歐，所有設備外殼都接在這根地線上，不必另外接零。
