當下的智能硬件，除了智能手機、平板等消費電子外，還有音響、相機、家電家居等其他類型產品。通常情況下，大多智能硬件生存下去都少不了兩個主要部分：輸入和輸出。輸入指的是大數據、云端數據或者實時數據的輸入，包括影像數據、實時數據、歷史數據等，輸出指的是輸入數據經過硬件內部轉化形成有效數據并導出，最終作用于人。最簡單的舉例，大數據和云端歷史數據進入耳機，通過耳機的內部判斷，選定最合適的聲音大小、接收人最喜愛的音調等，通過無線傳輸?shù)浇邮杖硕洌陨蠟橥暾斎爰虞敵霾糠帧Ｔ谶@里，硬件層面上需要完成以下步驟：大數據共享和無線數據傳輸，當涉及實時數據產生時，還會涉及NFC付費，而需要保證智能硬件實時工作，還缺少不了無線充電。以消費者使用最多的手機為例，消費者最期望的狀態是無論何時，都可以進行無干擾并迅速地大數據傳輸，而同時又可以直接享受該數據。

　　大數據傳輸

　　Transfer Jet技術作為最新的大數據傳輸技術，其利用近距離無線通信（NFC）結合了UWB（Ultra-Wide Band，超寬頻）的速度（560Mbps），Transfer Jet有別于現行一般無線傳輸技術，在進行傳輸時無須繁復的連接設定，也不需無線網絡橋接器（access point），只需將搭載Transfer Jet的產品靠在一起簡單配對后就可進行資料傳輸，這讓兩臺設備（如手機、數碼相機、數碼攝像機、電視、游戲機或打印機）可以快速地分享大數據（照片、影片、影像等）。Transfer Jet屬于NFC技術的一種，為了提升數據傳輸?shù)陌踩裕瑑H需3cm左右的有效傳輸（或觸碰）范圍，讓他人無法在資料傳輸?shù)倪^程中進行干預或復制的動作。與傳統NFC不同的是，NFC偏向慢速傳輸?shù)膽?yīng)用，主要是用戶授權或是電子商務付款較為簡單的用途；Transfer Jet則結合UWB來達到高速傳輸?shù)哪康模菰S更大的文件容量傳輸，讓用戶得以分享音樂、影片等大容量?jī)?nèi)容。針對高速而言，圖1顯示了目前 Transfer Jet技術傳輸速度的比較，可以清晰地從圖上看到該技術的傳輸速度是目前Wi-Fi技術傳輸速度的近10倍，是Bluetooth傳輸技術的近100倍，是NFC傳輸技術的近1，000倍。

　　圖1：Transfer Jet的對比。

　　對于部分智能硬件而言，目前大部分都是使用Wi-Fi進行實時傳輸，但是對于特殊情況，例如電影、音樂、照片、錄像等大容量數據的快速傳輸，Transfer Jet無疑是個非常好的選擇。而且相對于Wi-Fi而言，Transfer Jet不受無線電干擾，也不會因此產生傳輸速度的下降。由于要求距離近（約3cm）、1對1通信且對接時間為0.1s，即使很多人同時使用，也不會由于無線電干擾而引起傳輸速度下降。東芝半導體推出的TC35420AXLG 產品作為一款集成式芯片，將主要應用在智能手機、平板電腦等SDIO接口。該芯片集成了濾波器和高頻部件的小型模塊“TJM35420XLQ”、USB端子連接型產品“TJM35420UX”以及microUSB端子連接型產品“TJM35420MU”。該IC器件通過采用RF-CMOS工藝將 Transfer Jet功能，即無線、信號處理、主機接口和存儲接口的功能集成在單一芯片上，真正意義上達到了高度集成。

　　東芝半導體的Transfer Jet除了能夠在親友之間使用，還可以直接商業化。不需要初始化設定，就可以在親朋好友之間進行即時的信息與內容的交換，智能手機間的簡單觸碰就可以實現；其也可以進行多媒體產品的線下銷售，通過Transfer Jet下載，NFC支付，例如，數字產品的販?zhǔn)蹚d可以在沒有網絡的情況下，在販?zhǔn)蹚d中使用手機直接買到自己想要的多媒體產品；IT設備間的本地?cái)?shù)據傳輸，不需要連接數據線以及操作復雜的設置，就可以實現多設備之間無縫傳輸；同時，該技術也是O2O（Online to Offline）的優秀推銷技術手段，智能手機間相互觸碰，信息、內容的推薦就可以顯示在朋友的手機中，這種方式可以宣傳最新的雜志、書籍以及電影等。

　　無線充電

　　對于優秀的用戶體驗，無線充電在整個環節中是不可或缺的，不僅省去了USB和充電線的繁瑣需求，而且滿足消費者進一步簡化操作的要求。無線充電技術不僅能夠運用在消費電子，從終端到生產制造，到處都充斥著無線充電的影子。東芝半導體的無線充電系統也滿足這些終端的無線供電需求，從交流適配器到送電端系統到受電端系統再到電池管理芯片最終到電池，可基于接觸式充電，或是非接觸式充電，同時盡可能的降低系統能源損耗也變得至關重要。

　　目前為止，市場上無線充電方案良莠不齊，以使用LG WPC-300的芯片為例，實驗環境統一以該芯片為發送端，分別使用東芝半導體的無線充電接收端TC7763WBG產品以及A公司產品（原配產品）進行對比。從圖2可以看到，A公司的產品最大效率為64%，而東芝半導體的最大效率為68%。這里的4%的效率差異在接收端已十分明顯。

　　圖2：智能手機接收端最大效率數據對比圖。

　　----------------------------------------------------------

　　本文選自4月份《智能硬件特刊》，更多技術熱文可進入特刊詳情頁面下載瀏覽！

?

　　對于用戶并不陌生的自發熱而言，圖3有著明顯的熱影像對比，分別在500mA和600mA的情況下，A公司產品的熱影像已經遠遠超過東芝半導體的情況，同時在溫度上也有著本質的差別。

　　圖3：智能手機芯片接收端發熱情況對比圖。

　　到目前為止，主流的無線充電標準有三種：Qi標準、Power Matters Alliance（PMA）標準以及Alliance for Wireless Power（A4WP）標準。東芝半導體目前已經加入了WPC和PMA協會，并正在加入A4WP協會，以便更好地面對無線充電產品應用，東芝半導體計劃在未來生產兼容多標準的無線充電芯片，來擴展其無線充電芯片系列。

　　用戶端無線傳輸

　　目前為止，很多智能硬件受限于形態。以手表手環，眼鏡類產品為例，低功耗必須是決策點。有人提出太陽能供電，但這種充電方式在便捷性和效率方面存在比較多的漏洞，太陽能供電也只能夠使用在某些特殊的應用場景中。

　　目前最合理且廣為大眾所接收的方式還是從降低功耗入手，無線連接就是最大的功耗殺手之一。現今藍牙（BT）依舊是賦予穿戴產品最大希望的傳輸方式，很多優秀的藍牙方案逐漸被市場所重視。新的產品會采用支持BLE的BT4.0產品，因?yàn)榭梢栽跇O低的功耗下工作。隨著具備Bluetooth LE兼容性的Bluetooth智能設備的需求量不斷增加，東芝半導體推出了一款集成電路TC35667（見圖4），其采用原創低功耗電路設計，并集成了一個高效的DC/DC轉換器，可將峰值電流消耗降至6mA以下，將深度休眠電流消耗降至100nA以下。該產品能延長小型紐扣電池的使用時間，幫助穿戴式醫療保健設備、傳感器和玩具等小型設備采用Bluetooth LE通信技術。

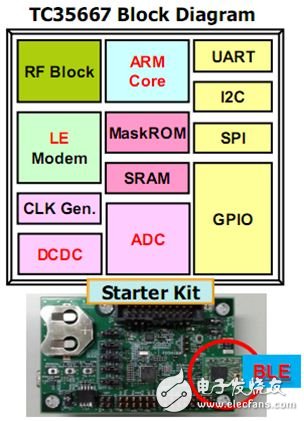

　　圖4：TC35667BLE藍牙芯片。

　　這款I(lǐng)C還集成了一個ARM處理器，支持下載和執行存儲在EEPROM中的客戶程序。支持應用自定義，無需使用任何外部微控制器。小封裝（QFN40，6mm×6mm，0.5mm間距）可為穿戴式醫療保健設備、傳感器和玩具等小型設備帶來藍牙低功耗通信技術優秀體驗。

　　東芝半導體通過近距離通信三大技術Transfer Jet、無線充電和NFC的融合，利用Transfer Jet實現高速數據傳輸，通過NFC認證付費，并結合符合通用標準的智能手機無線充電，實現可同時進行充電、數據傳輸、認證付費的全新應用。當然，也可支持個人使用、電子看板和車載設備上的應用。以上近距離通信技術，同時結合低功耗藍牙產品的導出，形成了完整的智能硬件產品的硬件底層平臺。
