介紹了串行通訊的基本原理，以及在Win98，Win2000環境下實現串行通訊的三種方法，并給出了用Visual C++6.0編寫的相應的應用程序。
}//當然這只是個非常簡單的示例，我們可以在這里假如我們需要的復雜的通訊任務
}
??????? 第四步，在OmCommunication（WPARAM ch,LPARAM port）函數中進行數據處理，每當串口接收緩沖區內有一個字符時，就會產生一個WM_COMM_RXCHAR消息，觸發OnCommunication函數，這樣，就可以在函數中進行數據處理。
??????? 第四步，要為輔助線程寫一個全局函數，主要完成數據接收的工作。
關鍵詞：VC，串行通訊，CserialPort類，Win API
?
隨著計算機系統的應用和微機網絡的發展，計算機同外設間的通訊功能越發顯得重要。其中，串行通訊因具有連接簡單、使用靈活方便、數據傳遞可靠等優點，在工業監控、數據采集和實時控制系統中得到了廣泛的應用。
1 串行通訊的基本原理
所謂“串行通訊”是指外設和計算機間使用了數據線、控制線和地線，數據在數據線上一位一位地進行傳輸，每一位數據都占據一個固定的時間長度。這種通訊方式使用的數據線少，在遠距離通訊中可以節約通訊成本，當然，其傳輸速度比并行傳輸慢。計算機與外部設備進行數據交換往往采用RS-232進行接收，上傳數據和指令，如圖1所示。
?
?
在Windows環境（Win98、Windows2000）下，串口是系統資源的一部分。應用程序要使用串口進行通訊，必須在使用之前向操作系統提出資源申請要求，即打開串口，通訊完成后必須釋放資源，即關閉串口。
2 利用MSComm控件
2．1 簡介MSComm控件
MSComm控件在編程時非常方便，而且在VC、VB、Delphi等語言中均可使用。MSComm是Microsoft公司提供的簡化Windows串行通訊編程的ActiveX控件，它為應用程序提供了處理串行通訊的兩種方法：一是數據驅動方法，一是查詢法。
2．2 編程實現
在使用MSComm控件開發失重秤采樣顯示的程序中，采用了事件驅動法，這種方法是在接收到數據時觸發事件并獲取緩沖區的數據，下面是其實現程序：
第一步，利用MFC向?qū)Ы⒒趯?duì)話框的應用程序CcommDlg，在項目中插入Mscomm控件。

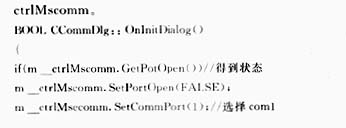

第二步，初始化MSComm控件的參數，現場采樣與計算機進行串口通訊時采用8個數據位、1個停止位，無校驗，波特率9600。其中，編輯框m_sDisplay用來顯示所得數據，數據以*開始，以$結束，主要如下：
??? 首先，要在CCommDlg.h頭文件中包含#include“MSComm.h”，在類中定義public CMSComm m_
??? 首先，要在CCommDlg.h頭文件中包含#include“MSComm.h”，在類中定義public CMSComm m_
第三步，對話框建立響應MSComm事件的處理函數，每當MSComm控件觸發事件時該函數將被調用。這個函數是用來處理串口消息事件的，每當串口接收到數據，就會產生一個串口接收數據的消息事件，我們?cè)贠nComm()函數中加入響應的處理代碼就能實現自己想要的功能了：
}//當然這只是個非常簡單的示例，我們可以在這里假如我們需要的復雜的通訊任務
}
第四步，發送數據，先加入一個處理函數，在事件中加入如下的程序，其中，m_strSend是所要發送的Cstring變量。在處理函數中加入：
3 利用CserialPort類進行串口通訊
3．1 選用CserialPort類
的確，使用MSComm控件非常方便，但如果要控制復雜的系統，需要使用多個串口，MSComm控件就有許多不便，這種情況我們就可以選用CserialPort類，這是rimon spekreijse寫的一個串口類，可以從下面網址下載：
??????? http://codeguru.earthweb.com.network.serialport.shtml
3．2 編程實現
同樣，我們用開發失重秤采樣顯示的程序來說明怎樣使用此類，數據通訊的過程也使用了起始標志*和結束標志$。
第一步，建立一個基于單文檔的MFC應用程序CcommView，將CserialPort.h和CserialPort.cpp兩個類文件復制到工程文件夾中，用project-add to project-files命令將上述兩個文件加入工程。并在CcommView.h中將頭文件中包涵文件CserialPort.h，#include”SerialPort.h”；

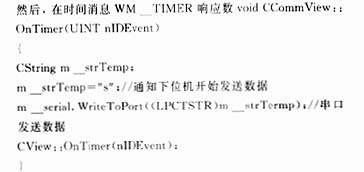

第二步，人工增加串口消息響應函數：OnCommunication(WPARAM ch.LPARAM port)

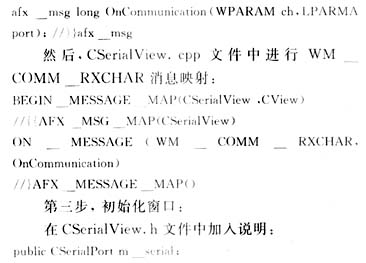

首先，在CcommView.h中加入串口接收的響應函數聲明，由于沒有自動的消息映射機制，我們必須在消息映射機制的標志處手工添加：

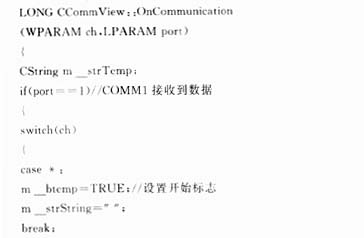

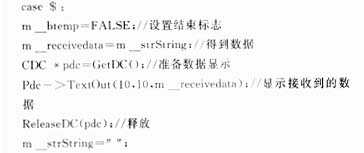

??????? 第四步，在OmCommunication（WPARAM ch,LPARAM port）函數中進行數據處理，每當串口接收緩沖區內有一個字符時，就會產生一個WM_COMM_RXCHAR消息，觸發OnCommunication函數，這樣，就可以在函數中進行數據處理。
4 使用API通訊函數
4．1 用Win API函數對串口進行操作
在Win API函數中對串口進行操作不是對端口進行直接讀寫的，而是把所有的設備都看成是文件，從而進行相應的文件操作。
4．2 編程實現
??????? 第一步，在MainFrm.cpp定義全局變量HANDLE hCom；//準備打開的串口的句柄HANDLE hCommWatchThread；//輔助線程的全局函數
??? 第二步，打開串口，設置串口hCom=CreateFile（"COM1"，GENERIC_READ|GENERIC_WRITE,NULL，OPEN_EXISTING，F(xiàn)ILE_FLAG_OVERLAPPED，NULL）；//這里，我們使用FILE_FLAG_OVERLAPPED結構，這正是使用API函數實現非阻塞通訊的關鍵所在。
??? 第二步，打開串口，設置串口hCom=CreateFile（"COM1"，GENERIC_READ|GENERIC_WRITE,NULL，OPEN_EXISTING，F(xiàn)ILE_FLAG_OVERLAPPED，NULL）；//這里，我們使用FILE_FLAG_OVERLAPPED結構，這正是使用API函數實現非阻塞通訊的關鍵所在。
第三步，啟動一個輔助線程，用于串口事件的處理。這里用它來監視串口狀態，主線程則可專心進行數據處理。

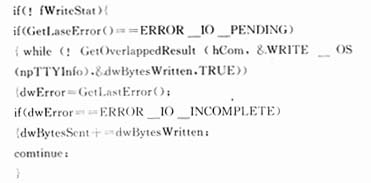

??????? 第四步，要為輔助線程寫一個全局函數，主要完成數據接收的工作。
5 結束語
VC開發系統從底層到上層直接面向用戶，而且具有強大的調試功能，因此，越來越多地被廣大的程序員使用。過程控制領域中，和串口打交道是不可避免的，用這三種方式基本可以完成串口通訊的問題，但我們要根據不同的需要選用不同的方法，使我們的程序精巧且實用，這三種方法在我們的失重秤測控系統、齒輪箱扭矩監控系統和心電儀設備的初步研究中都一一得到了驗證。
?
參考文獻
?
1 David J.Kruglinski.Visual C++技術內幕.北京：清華大學出版社，1999
2 Kate Gregory.Visual C++開發使用手冊.北京：機械工業出版社，1999
4 （美）Marshall Braint，Lance Lovette.MFC開發人員指南.北京：機械工業出版社，2000
5 姚燕南，薛勻義.微機原理.西安：西安電子科技大學出版社，1998
