3 三維打印任務間的通信

　　μC/OS Ⅱ任務間通信的方法有多種，這里采用消息郵箱Mbox進行數據傳送，采用若干全局變量作為工作狀態標志和任務握手信號。在初始化結束后，執行了操作系統啟動函數OSStar（t ）后，系統就開始了任務調度與管理。

　　任務1是觸摸屏操作任務，其優先級最高。任務調度一開始，就會運行該任務。在該任務中對觸摸屏進行兩次數據讀取，判斷有沒有屏幕操作，有屏幕操作的話，其位置在何處，是一個什么操作，再轉向?qū)?yīng)的程序進行處理。然后通過調用OSTaskSuspend（1）函數自行掛起。再次激活該任務是通過系統時鐘節拍中斷服務函數OSTickISR（）［6］，激活方法是在該函數中調用OSTa-skResume（1）即可。這樣在時鐘節拍中斷函數退出后，由于任務1優先級最高而得到運行。由于點擊屏幕操作的時間通常大于100 ms，因此系統時鐘節拍中斷函數的頻率設置為200次/s.這樣的頻率足以捕獲每次觸摸屏操作。并且能夠滿足三維打印任務調度的所有實時需求。

　　任務2是LCD 顯示任務，其優先級為次高，其激活與掛起的方法與任務1不同，而是在需要顯示時，由需求的任務通過調用OSTaskResume（2）激活，顯示字符送給顯示器后，任務2通過調用OSTaskSuspend（2）函數自行掛起。

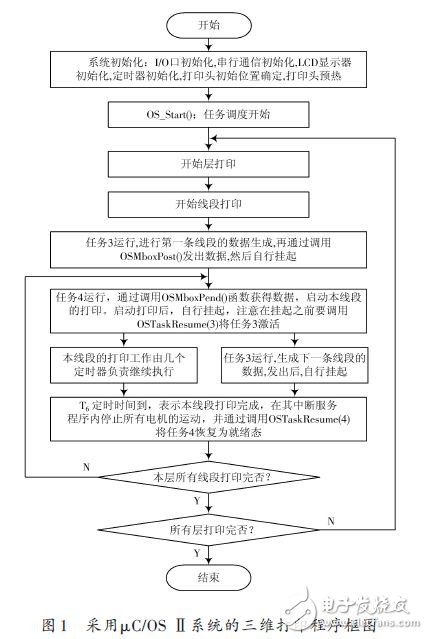

　　打印過程的程序框圖如圖1所示。

　　在任務3 獲得CPU 的使用權時，在其中進行SD 卡數據讀取與數據處理，生成一條打印線的控制數據，生成的數據通過消息郵箱MboxPost（）發出，然后任務3通過調用OSTaskSuspend（3）函數自行掛起。其后任務4獲得CPU 的使用權，在其中通過調用OSMboxPend（）取得任務3所生成的那些數據，之后將這些數據送給控制各個電機運動的各個定時器，啟動這些定時器開始工作，實際上就是啟動了那些電機，從而啟動了打印頭的運動。然后通過調用OSTaskResume（3）函數將任務3恢復為就緒態，之后任務4通過調用OSTaskSuspend（4）函數自行掛起。而打印工作在幾個定時器的控制下繼續進行。同時任務3由于其較高的優先級，會獲得CPU的使用權，從而進行下一個線段的數據生成。數據生成占用時間很短，數據生成后又通過OSMboxPos（t ）發出。

　　然后任務3 通過調用OSTaskSuspend（3）函數又自行掛起。這時任務3和任務4都處于掛起狀態。此時本條線段的打印還在進行，系統運行空閑任務OSIdleTask（）和統計任務OSStatTask（）。

　　直到本線段打印完成后，負責打印總時間的定時器T6 定時時間到，程序執行會進入T6 的中斷服務程序。

　　在該中斷服務程序內，先停止各電機的運轉，也就是停止打印頭的運動和送絲運動。然后又開始下一條線段的打印。周而復始，直到打印完本層。再打印下一層。

　　直到所有層打印完成。

　　4 結語

　　憑借μC/OS Ⅱ系統強大的多任務調度與管理能力，通過任務間的通信，實現了多任務實時操作，數據生成工作與打印工作同時進行，實現了三維打印的快速精確控制，提高了CPU的工作效率。
