0FH為倒計數定時器寄存器，受定時器控制寄存器(0EH)控制，TD1、TD0用于設定定時器的頻率(4096Hz，64Hz，1Hz或1/60Hz)，這樣可以設定不同時間間隔的定時值。TE設定定時器開或關。當?shù)褂?jì)數值計為0時TF位置1。

?

　　HYM8563共有四種報警方式，分別為小時報警(每小時的同一分鐘時刻報警)、日?qǐng)?bào)警(每天的同一小時時刻報警)、月報警(每月的同一天時刻報警)和星期報警(每星期的同一天時刻報警)。HYM8563可在一個或多個報警寄存器寫入合法的分鐘、小時、日或星期數值并將它們相應的AE(Alarm Enable)位置0，當這些數值與當前的分鐘、小時、日或星期數值相等，發生報警，標志位AF被置1。
　　若要使HYM8563每隔一定時間產生一次中斷，則可使用定時器。置TE＝0，在0EH中設定定時器的頻率，在0FH中置入定時間隔。同時設定TIE＝1，TI/TP=0，這樣，當報警器報警(或定時器倒計數結束)時，將設置中斷申請標志位AF(或TF)，并在腳產生一個低電平作為中斷信號。中斷申請標志位AF和TF只能用軟件清除。當讀定時器時，返回當前倒計數的數值。

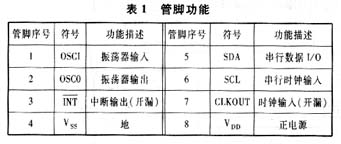

　　HYM8563采用的是串行I2C總線接口，通過兩條線SDA和SCL在不同的芯片和模塊間傳遞信息。SDA為串行數據線，SCL為串行時鐘線，兩條線都必須用上拉電阻與正電源相連。數據只在總線不忙時才可傳送。
