?? 目前視頻字符疊加器件主要有日本NEC公司生產的μPD6453，該器件成本較低，但控制字符內容和位置的靈活性較差；韓國三星公司生產的KS5514B-XX系列的字符疊加器件，可方便顯示日文，韓文，英文，但使用復雜、不支持中文的顯示；日本FUJITSU公司的MB90092字符疊加器件，使用方便、靈活性好，但需外接視頻分離電路，字符存儲器等；美國美信公司推出的MAX7456字符疊加器件，內部集成視頻分離電路，字符存儲器，而且可方便以任意字符、尺寸顯示所需信息，硬件設計更簡單，成本更低，易于滿足實際需要。因此這里給出一種基于MAX7456的字符疊加系統設計方案。

1 系統設計
1．1 MAX7456簡介
??? MAX7456視頻疊加器件是單通道、單色隨屏顯示(OSD)發生器，內部集成了視頻驅動、同步分離器、視頻開關以及EEPROM，采用符合NTSC和PAL制式的256個用戶可編程字符，能夠方便地以任意字符、尺寸顯示各種信息，預先裝載了256個字符和圖形，并可通過SPI接口進行在線編程。器件內部包含36個寄存器，通過對寄存器的讀寫可以對屏幕像素，各行字符的亮度，字符的閃爍、反色等進行有效的控制。可應用于安全監視系統，安全監控攝像機，室內娛樂系統，手持測量儀器等領域。MAX7456主要具有特性：1)256個用戶字符或圖形存儲于EEPROM；2)字符大小為12x18像素；3)閃爍、反色和背景控制字符；4)可逐行設置亮度；5)最多可顯示16行x30列字符；6)視頻驅動器輸出帶有衰減補償；7)內置同步發生器；8)SPI兼容串行接口。
??? MAX7456的主要引腳如下：：輸入片選信號，低電平有效；SDIN：串行數據輸入，數據在SCLK上升沿移入；SCLK：串行時鐘輸入，占空比必須在40％到60％之間；SDOUT：串行數據輸出，數據在SCLK下降沿輸出，當變?yōu)楦唠娖綍r，變?yōu)楦咦杩梗籔GND：驅動器地；PVDD：驅動器電源輸入；VIN：PAL或者NTSC，CVBS視頻輸入；VOUT：視頻輸出；SAG：電壓衰減修正輸入，不使用時連接至VOUT。
1．2 系統硬件設計
??? 該字符疊加系統設計包括4個主要模塊電路：AT89C2051單片機、MAX7456專用字符疊加電路、攝像頭CCD輸入電路、顯示屏。其中AT89C2 051單片機作為控制電路，MAX7456對模擬視頻信號進行字符及圖形疊加產生混合信號，采用顯示屏進行顯示。系統整體設計框圖如圖1所示．
系統設計硬件電路如圖2所示。

??? 選擇27 MHz的晶振G1與MAX7456并聯，由于器件內部包含振蕩器所需要的電容，所以不需要外部負載電容。視頻信號輸入通過一個RC濾波電路接MAX7456的VIN引腳，視頻輸出信號由VOUT引腳輸出。MAX7456的，SDIN，SCLK，SDOUT引腳分別與單片機的P1．5，P1．4，P1.3，P1．2引腳相連。
??? 在電路設計中，為了提高系統工作的穩定性和抗干擾性，不僅要考慮電路本身以及元件的各種噪聲干擾以及接地干擾等問題。在數字電路中，由于電路常處于開關狀態，在電源供電端也會因而產生一些高頻帶噪聲，這些噪聲容易影響到其他電路。該系統設計連接有C8，C9退耦合電容，可有效過濾掉這些高頻噪聲，使其直接對地回流。由于系統中包含了數字信號與模擬信號，為了防止高頻數字噪聲耦合至視頻輸
出，必須對數字地與模擬地進行一些處理。如果將二者完全隔開，獨立設置雖然可以解決噪聲干擾問題，但勢必在整個電路中設置多個參考電位點，也即設置2個不同標準，所以在實現上很難或者不可能。因此，該設計采用將所有數字地與模擬地各自連接，最后在一點將數字地與模擬地連接。這種接法實現了地之間沒有電流流通，抗干擾性較強。
??? 電路的主要工作原理是單片機通過模擬SPI接口模式向MAX7456發送控制命令，如顯示模式，讀取字符存儲器等，MAX7456根據單片機的指令，修改或者讀取字符存儲器中的字符，并將圖像、字符混合后顯示在指定的位置上。

1．3 系統軟件設計
??? 該系統通過串口接收命令，然后由中斷處理程序顯示疊加字符的軟件流程如圖3所示。

??? 上電后，系統先對串口進行初始化，然后設置視頻的輸出模式和線程模式，接著單片機就等待串口傳來的命令，當有命令滿足中斷條件時，單片機進入中斷處理程序，將要顯示的字符在指定的位置上以指定的屬性疊加在視頻信號上。

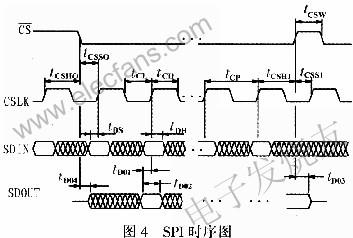

??? 單片機與MAX7456的通信主要是通過SPI接口來實現的，SPI的時序圖如圖4所示。當單片機向MAX7456寫數據時，首先拉低使能SPI口，在SCLK上升沿數據輸入SDIN。當變?yōu)楦唠娖綍r，數據被鎖存至輸入寄存器，如果在傳輸過程中變?yōu)楦唠娖剑瑒t本次操作失敗。變?yōu)榈碗娖胶螅骷却谝粋€輸入到SDIN中的字節。以確定所執行數據傳輸?shù)念愋汀PI命令為16位，高8位代表寄存器地址，低8位代表數據。

2 創建新字符
??? 由于MAX7456器件內部只集成了256個字符，這些字符并不能滿足所有的需要，因此需要創建所需要的字符。用戶定義的字符集結合輸入視頻流產生CVBS和OSD視頻輸出。最多可存儲256個12×18像素字符，可以進行動態設置。在525線模式時，顯示13行x30字符；在625線模式時，顯示16行x30字符。MAX7456 OSD含有兩組存儲器：顯示存儲器(SRAM)和非易失字符存儲器(NVM)。
??? 顯示存儲器(SRAM)存儲480個字符地址，這些地址“指向”存儲在NVM字符存儲器中的字符。顯示存儲器中的內容可由用戶編程，具有SPI兼容串行接口。顯示存儲器地址對應于監視器的固定位置。每一字符都需要兩個字節，第1個字節含有字符存儲器中的字符數，第2個字節含有字符屬性狀態位，字符從左向右，自上而下排序。
??? 非易失字符存儲器存儲要顯示的字符或圖形映射。字符存儲器中的內容可由用戶編程，采用SPI兼容串行接口。每一字符含有12行×18列像素。每一像素含有2個比特：00=黑色，不透明；0l=透明；10=白色，不透明；11=透明。因此，每個字符有12×18=216個像素，一個8位字節表示4個像素，所以每個字符需要216／4=54字節的數據。為方便尋址，存儲器組織結構采用64字節塊，每前54個字節表示一個字符，剩余10個字節沒有使用。所以，字符存儲器長度是64×256=16 384字節。因此，每個顯示存儲器地址位置包含的數值實際是對應于所選字符的64字節塊地址。
??? 使用MAX7456提供的GUI軟件，能夠控制器件，下載定制圖形。字符存儲器數據在一個文件中，文件的文件擴展名是*．mcm字符存儲器。用記事本打開這個文件可以看到文件共有16 385行，第1行顯示的是MAX7456，第2行到最后一行顯示的都是8個二進制的數據。修改這些8位的二進制數就能夠得到需要的字符或圖形。

3 系統在導航中的應用
??? 將攝像頭信號接入所設計的字符疊加系統，視頻輸出接LCD顯示屏，在顯示屏上疊加導航所需要的信息：南京理工大學(NJUST)、日期(2009年12月8日)、緯度(Lat 32．518)、經度(Lon 118．137)、速度(V：15 m／s)，航向(H：65．86)，疊加效果如圖5所示。

??? 從圖5可以看到，字符采用的是白底黑邊，無論光線強弱都可以很清楚地顯示所需要的信息，實際應用表明，本文設計的字符疊加系統操作方便，工作穩定，可以在比較復雜的環境中使用。

4 結束語
??? 本文設計的視頻疊加系統具有電路結構簡單，成本較低，使用方便的特點，能實現視頻圖像中任意字符的疊加，當需要大的字符或者圖案顯示的時候，可將一個大的字符分成多個小的字符，也就是用多個54字節顯示。實際使用證明該系統具有體積小、顯示清晰、工作穩定、功耗低等特點，因此該系統可以應用于軍事、航空、社會生活等監控系統中。
