1 概述

　　單片機控制系統廣泛應用在電氣設備和電子產品中， 而實現控制的外部操作多由鍵盤或計算機完成， 有一定的局限性， 比如， 對一些電子產品所顯示數據的修改來說， 當安裝位置較高時， 按鍵控制很不方便， 若采用PC, 則除了電路更復雜外， 造價也相應提高。為此， 我們研制了采用普通電視用的紅外遙控器做控制器的單片機控制系統。

　　2 硬件設計

　　采用MCS251 系列單片機， 選用眾合牌電視遙控器， 重新設置按鍵功能。將紅外線接收頭的輸出端與單片機的外部中斷（ INT 0 或INT1） 連接， 操作遙控器時， 接收頭有信號輸出， 單片機產生中斷。

　　2. 1 紅外遙控器簡介

　　2. 1. 1 基本組成

　　紅外遙控器的核心是遙控發射集成電路， 眾合牌電視遙控器采用的集成芯片是M50462AP, 其內部由圖1 中虛線框內各部分電路組成。

?

圖1 遙控發射集成電路

　　2. 1. 2 工作原理

　　當遙控器有鍵被按下時， 振蕩電路立即接通并起振， 掃描信號發生器隨即發出8 路不同時序的掃描時序脈沖， 依次對鍵盤矩陣進行掃描， 鍵盤編碼器則由接收到的回送信號判斷出被按鍵位置， 并輸出相應的編碼至譯碼器， 經譯碼器進行碼元變換后的信號被重新編碼調制后輸出。

　　2. 1. 3 指令代碼

　　集成芯片M50462AP 的輸出信號是脈沖位置調制碼， 其載頻是中心頻率為40kHz, 占空比為3 的方波信號。

　　一位脈沖位置調制碼如圖2 所示。當脈沖寬度為1ms 時， 代表一個二進制數/ 00; 脈沖寬度為2ms時， 代表一個二進制數/ 10。

?

圖2 脈沖位置調制碼

每一條傳送指令由16 位這樣的/ 00、/ 10代碼組成， 這16 位代碼的前8 位為用戶碼， 用戶碼的構成形成為1110xx10, 遙控器生產廠家可以將/ x0 設為/ 10或/ 00, 眾合牌遙控器的用戶碼為11100010, 即為E2H; 16 位代碼的后8 位為數據碼， 即按鍵功能操作碼， 編碼則如表1 所列。

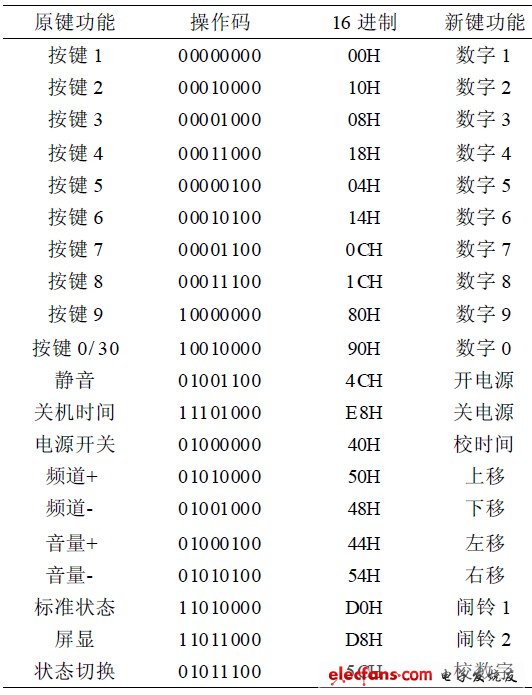

表1 按鍵功能操作碼編碼表

?

　　表1 中新鍵功能可以根據需要自行設定， 這里給出的是我們?yōu)殡娮隅娫O(shè)計的。

　　遙控器發送一組指令的時間是44ms, 故操作遙控器一次可發出多組指令代碼， 以備接收頭接收。

　　我們?cè)O(shè)計的控制系統需要從中取出3 組數據。
