摘要：高精度三維成像聲吶的實現需要完成大規模信號同步采集和海量數據并行計算，為此，提出基于現場可編程邏輯門陣列的并行計算系統。在使用同源時鐘的前提下，利用Spartan-3 對平面陣2304 路換能器信號進行同步采樣，通過離散傅里葉變換降采樣以減小采樣數據規模，采用Virtex-5 重新計算換能器權重以降低運算量，使用分步的波束形成算法以減小系統所消耗的存儲器規模，同時在PC上實現三維圖像實時顯示。實驗結果證明了該系統的可行性。

1 概述

高精度三維成像技術是目前水聲設備研究的重要?jiǎng)?chuàng)新領域，在海底勘探、沉船打撈、海洋研究等領域都有重要應用。目前研制高精度三維聲吶成像系統需要克服的關鍵技術難點在于大規模換能器數據的同步采集和海量數據的并行計算所帶來的巨大的硬件開銷[1]。為此，文獻[2]提出使用稀疏矩陣換能器陣列，對平面陣內不同索引號的換能器進行權重分配，對權重為0 的換能器做忽略處理從而減少前端信號采集通道和后端的數據運算量。從減少波束形成過程中參與并行運算矩陣的大小出發，文獻[3]提出將大陣列進行多子陣劃分，通過換能器發射機和接收機做一定的匹配設計，使用波束多級合成的辦法形成最終的波束，也能做到減少運算量。

本文基于波束形成算法原理，針對大規模二維換能器信號進行同步采樣和大規模的數據處理，設計并實現48×48 路信號的同步采樣，使用高性能現場可編輯邏輯門陣列為系統平臺，采用優化后的模擬退火算法[4]，實現128×128 個空間波束形成，用于海底狀況成像。

2 系統原理和結構

三維聲學成像聲吶使用的波束形成器可以看成一個空間濾波器，它可以濾去空間某些方向的信號，只讓指定方向的信號通過。本系統利用M×N(M=N=48)平面陣接收水下物體反射回的聲學信號并做波束形成運算形成P×Q 個波束，求出開角范圍內的波束形成能量值，再根據不同的能量值進行立體繪圖，從而得到一幅三維圖像。

系統需要完成換能器信號的調理、信號采集、波束形成運算，最終計算結果上傳。系統采用分布式結構，分為前端信號調理采集子系統和后端數據處理子系統，具體結構如圖1 所示。

前端信號調理采集子系統由48 塊子信號電路板組成，實現前端模擬信號調理采樣，并進行初步的信號處理。每塊子板上有1 片Xilinx Spartan-3，由它控制多路AD 以實現多路信號的同步采集，并對采樣數據進行多點的離散傅里葉變換。變換所得數據經LVDS 高速信號接口傳遞到后端的信號電路板上。

后端數據處理子系統即圖1 中的塊信號處理電路板，是由4 片用于信號處理高端領域的Xilinx Virtex-5、1 片Spartan-3(接口FPGA)和1 片PowerPC 嵌入式處理器構成。Virtex-5 之間使用高速LVDS 信號進行數據交互，各自從其他3 片Virtex-5 得到所要數據以實現波束形成算法，并最終將計算完成的結果傳輸給接口FPGA。每片Virtex-5 需要管理12 塊信號采集子板，在系統配置階段需要通過IIC 來對信號采集子板進行配置，在數據處理時需要處理來自12 塊信號采集子板的數據。為實現與PowerPC 處理器數據通信，接口FPGA 需將上傳的數據做格式轉換。PowerPC 處理器外圍擴展有Nor Flash 用于存儲系統代碼，Nand Flash 用于存儲有效傳感器的編號和相應的權重系數等系統相關數據。

PC 主控機通過千兆以太網接口與信號處理電路板進行數據交互，并調用OpenGL 相關函數，實現三維圖像的實時顯示[5]。

3 大規模平面陣換能器信號采集

為實現對大規模平面陣進行信號的同步采樣，信號采集子板需要完成以下任務：換能器輸出模擬信號的信號調理，整陣列信號的同步采集，AD 信號的離散傅里葉變換。

使用Xilinx Spartan-3 作為信號采集子板的主控芯片，負責1 條線陣48 路換能器的信號采集，整個成像聲吶系統使用300 kHz 的聲學信號，系統采用900 kHz 的采樣率。

如圖2 所示，換能器將聲學信號轉換成微弱的電信號，該信號通過一個高通濾波器濾除中低頻的環境噪聲。聲吶工作在主動方式時，TVG 控制是前置接收機的一個較為重要的模塊，它可防止接收機在發射脈沖期間出現的阻塞現象，同時又有利于混響背景的歸一化。

根據聲信號在水中的傳輸特性，Spartan-3 通過SPI 接口向DA 發出數據，經轉換后的模擬信號輸出給TVG，以控制采樣信號壓縮比。為防止信號出現混疊現象和較好的濾去高次諧波成分，本文設計了一款二階帶通濾波器，以實現當輸入信號頻率大于570 kHz 時使信號衰減20 dB 以上，同時保證有效的信號范圍270 kHz~330 kHz(考慮水聲信號的多普勒頻移)衰減小于3 dB。上述濾波器設計在一定的阻容精度要求范圍內(電阻精度1%，電容精度5%)，可以較好地實現各采樣通路之間的相位一致性。

由于AD 的采樣頻率是根據轉換時鐘得到的，為了使各路信號采樣的相位滿足系統設計要求，整個系統需要采用外部的同源時鐘，即圖2 中的同步采樣時鐘。每塊信號采集子板的同步采樣時鐘與Spartan-3 內部處理數據的系統時鐘是相互獨立的。同步采樣時鐘在實現上是采用多級時鐘分配器，先將時鐘由1 路分為4 路，然后將這4 路分別分為12 路，最后形成48 路同源的時鐘信號，通過連接接口傳輸給信號采集子板。

完成信號采樣存儲后，信號采集子板上的Spartan-3 需要對采樣數據進行離散傅里葉變換，并將所需上傳的數據通過LVDS 接口上傳給信號處理板。

4 信號處理

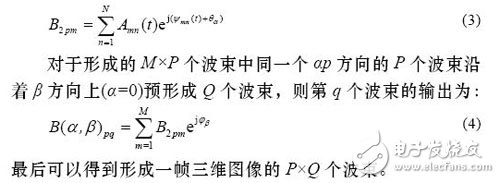

傳統的空間波束形成器使用對空間范圍內的采樣信號進行波束形成，使用相移參數來調整采樣數據，計算過程如下：

為減少算法的運算量，系統使用改進型的退火算法。根據Trucco A 的觀點，對二維平面上的每一個換能器分配權重系數，在最大旁瓣可以接受的條件下，部分換能器的權重系數可以分配為0，即達到對換能器稀疏化，減小系統的運算量。

基于上述原理，信號處理板上每片Virtex-5 接收12 塊子信號采集板的數據，預形成12 條線陣的波束，然后保留其中的1/4 結果，將其他3/4 的預形成波束結果通過自定義LVDS信號傳遞給其他3 片Virtex-5。同時每片Virtex-5 從其他3 片Virtex-5 得到計算另一個方向上12 條線陣上空間波束所需的中間波束形成數據，則每片Virtex-5 完成128×32 個波束，并將計算結果傳遞給接口FPGA。接口FPGA 將從每片Virtex-5得到的數據進行整合，通過PCI 接口傳遞給PowerPC，最后PowerPC 通過千兆以太網傳遞給PC 進行三維成像。

5 實驗結果

為測試系統在實際工作環境中的成像效果，設計水下實驗。發射機向水下發射聲波，接收機同時偵聽水下反射波，不同強度的物體，反射回的聲波強度完全不一樣。開啟系統中四分之一的換能器，對水下懸掛的一大一小2 只圓盤進行探測，結果如圖3 所示。

圖3 中有2 層圖像，右邊(前面)一層深色區域?yàn)橐淮笠恍? 只圓盤的圖像效果，左邊(后面)一層為水下墻壁。由測試結果可知，本系統的設計結果符合理論驗證結果，并完成了系統設計指標。

6 結束語

本文提出的基于FPGA 的相控陣三維聲學攝像聲吶信號采集和處理系統能較好地解決大量換能器信號的同步采集和海量數據的并行計算的問題。實驗結果顯示，三維圖像能實時在PC 上顯示，驗證了此方案的可行性，但系統并未到實際深水環境下測試，實際實驗有待進行。下一步的研究方向是減少相控陣成像聲納系統內存需求量和乘累加計算量。
