基于Android平臺的雙網雙待的設計方法

　　摘要：為實現Android 平臺上的雙網雙待功能，研究Android 平臺的系統架構以及Android framework 層上已經實現的雙卡處理機制。提出一種在無線接口層（ RIL）上依樣建立一套新的RIL Driver 處理機制，從而將雙卡分別進行處理的方法。實現基于Android系統平臺的GSM 和CDMA 雙網雙待機制，對Android 系統平臺和主要的Phone 應用模塊進行了詳細的分析。結果表明，在Android系統原有架構基礎上進行雙網雙待設計，具有簡單、易擴展的優點，且更好地滿足廣大Android 手機用戶的需求。

　　0 引言

　　隨著移動通信技術的快速發展以及人們對手機功能需求的不斷提高，智能手機逐漸成為人們的日常消費品，智能手機的用戶也與日俱增。為了方便人們的生活，追求雙網雙待已成為手機研發的一種普遍現象。雙網雙待解決了一部手機可以同時接入兩個網絡的難題，最大的優點是保證了GSM 與CDMA 兩種網絡在同一手機中同時工作，真正實現了兩網自由連通。雙網的連通還具有差異化優勢，可以將CDMA 較高的接入速度和通信保密等強大功能體現在終端方面，使雙網雙待手機用戶能夠盡享CDMA 網絡支持的豐富多彩的數據增值業務。同時GSM 與CDMA 兩網的和諧整合將為手機廠商帶來巨大的市場價值。

　　Android 作為當前眾多智能手機系統平臺的后起之秀，以其優勢正逐漸獲得廣大手機開發人員和手機消費者的青睞。實現雙網雙待也必將成為Android 不斷創新和發展的重要因素。

　　Android 系統由嵌入式 Linux 和Java 構成，因此基于Android 系統平臺的雙網雙待設計區別于其他手機對雙網雙待的實現，它充分地利用了Android 平臺清晰的系統架構、簡易的工作原理和已經實現的部分Phone 核心應用程序進行雙網雙待的功能擴展，提高了Android 平臺雙網雙待設計的效率。

　　1 Android 操作系統介紹

　　Android 是Google 于2007 年11 月份宣布的基于Linux 2. 6. 23平臺的開源手機操作系統，號稱是首個為移動終端打造的真正開放和完整的移動軟件。Google 重新設計了Android Java 虛擬機和系統，使得Android 的Java 應用更接近于底層系統，效率更高；另外使用虛擬機技術使得Android 的應用在被監控的情況下運行，安全性更高。Android 包括移動電話工作所需的全部軟件，而且不存在任何以往阻礙移動產業創新的專有權障礙，具有平臺標準化、用戶可定制以及服務免費等特色，是一個對第三方軟件完全開放的平臺，突破了iPhone 等只能添加為數不多的固定軟件的枷鎖；同時與Windows Mobile、Symbian、iPhone OS 等廠商不同，Android 操作系統免費向開發人員提供，大大節省了開發成本。

　　Android 平臺由操作系統、中間件、用戶界面和應用軟件組成。Linux 內核層用來提供系統的底層服務，位于硬件和其他軟件之間。Android 運行庫包含一組核心庫和Dalvik 虛擬機，Android 提供豐富的類庫支持且大部分為開源代碼，如采用嵌入式數據庫SQLite.應用框架層為Android 開發人員提供了訪問框架應用程序接口的全部權限，采用結構化設計簡化了組件間的重用。在應用程序層，Android 本身附帶了一些核心的應用程序，大大簡化了Android 應用程序的開發。

　　因此，利用Android 平臺更易于開發具有雙網雙待功能的智能手機系統，同時也便于在原有系統的基礎上進行不斷的完善和功能擴展。

　　2 Android 平臺雙網雙待框架設計

　　Android 平臺上實現的雙網雙待手機是將GSM 網絡和CDMA網絡相結合，使得一部手機可同時插入兩張不同網絡的號卡，并同時處于開機狀態，用戶無需切換網絡，即可任意撥打、接聽和收發短信，且這些手機均可支持中國電信自有的增值業務，使商務人士盡享移動辦公的自由以及休息娛樂的樂趣。此外，用戶還可預設接聽和撥打電話的順序，使用起來非常方便。

　　基于Android 系統平臺的雙網雙待的設計，充分結合了Android2. 1 版本之后在framework 層上已經實現的雙卡處理機制，設計方案主要側重于RIL 及ARM（ modem）側的實現機制。通過在RIL 上依樣建立一套新的處理機制，將雙卡分別進行處理。

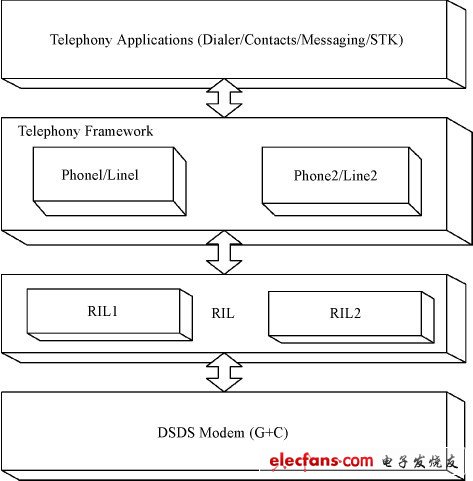

　　比如，打電話的時候，發送哪套請求就先選擇向哪套機制發送請求，然后還在這套機制中等待消息的返回。Android 平臺雙網雙待框架如圖1 所示。

　　圖1 Android 平臺雙網雙待框架
