愛普生發布第二代智能眼睛，大拆解解析！
BT-200是愛普生發布的第二代智能眼鏡，大體可分為控制器和眼鏡兩大部分控制器相當于一個沒有顯示屏的安卓手機，而眼鏡相當于一個顯示器，戴上眼鏡則可以看到解析度為960×540的畫面，控制器操控起來跟安卓手機類似，話不多說，一起來看看BT-200的內部構造吧，首先對眼鏡進行拆解。

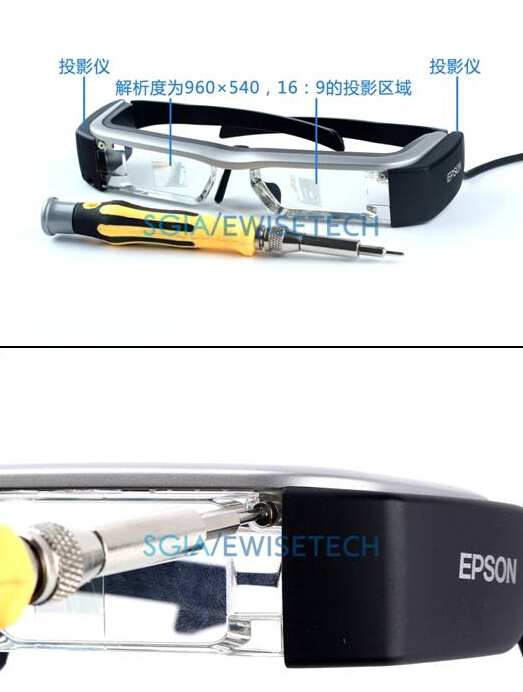

拆掉鏡片左右上角的兩顆固定螺絲。
拆下固定鼻梁架的螺絲，并抽出鼻梁架。
內部帶有金屬支架的鼻梁架，可根據不同用戶的佩戴合適度調整鼻梁架的開合角度， 盡管如此，但由于眼鏡主體重約94g，所以長時間的佩戴(壓在鼻梁上)還是不太舒服。
兩邊的耳架下面還隱藏有兩顆螺絲，拆下這兩顆螺絲兩邊投影儀的保護殼就
可以取下來了。

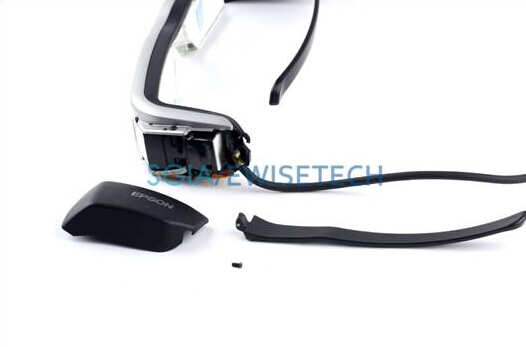

拿下投影儀的保護殼和耳架。
左右兩側的投影儀保護殼，右側的保護殼上還有30萬攝像頭的鏡頭開孔。

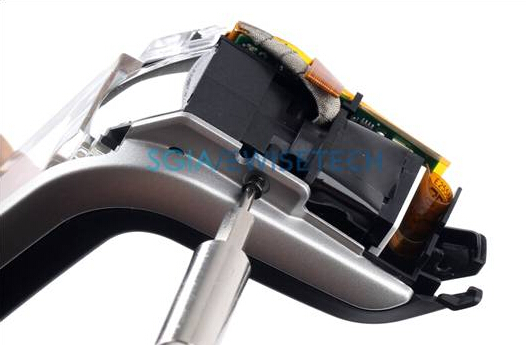

拆下左右兩邊固定投影儀螺絲。

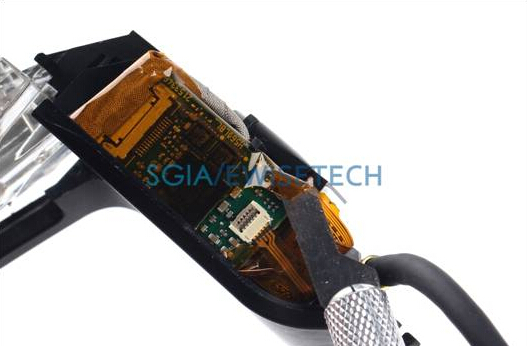

用刀片劃開左邊投影儀主板上覆蓋的黃色膠紙。

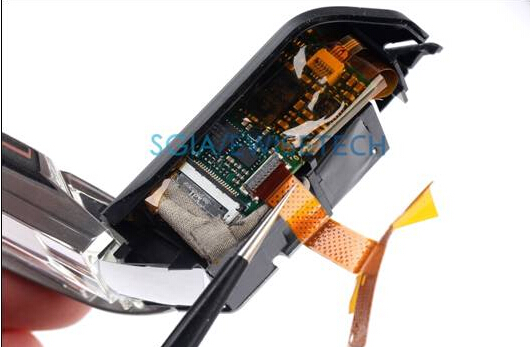

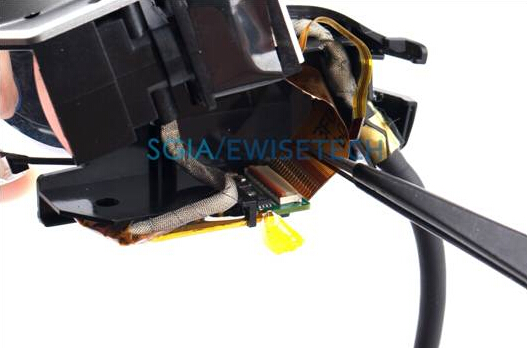

拆下主板上的投影儀排線。
再拆下主板另一面上的投影儀排線。
左右兩邊的主板構造類似，所以同樣的方法將右邊投影儀主板上的膠紙和排線都拆下來，不同的是右邊投影儀主板上多了個攝像頭排線。
30萬像素的攝像頭模塊。

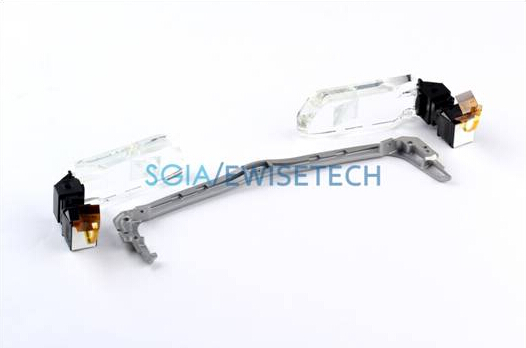

鏡片和投影儀模組，攝像頭的分離圖。

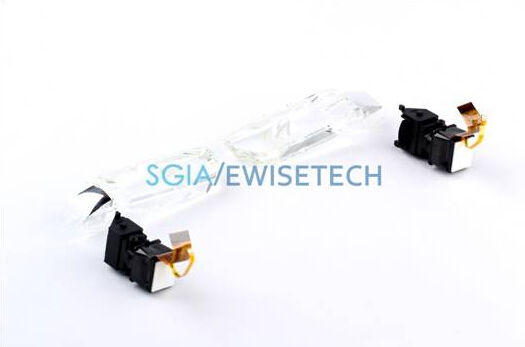

從金屬框架上分離出鏡片和投影儀模組。
從鏡片上抽出左右兩邊的投影儀。

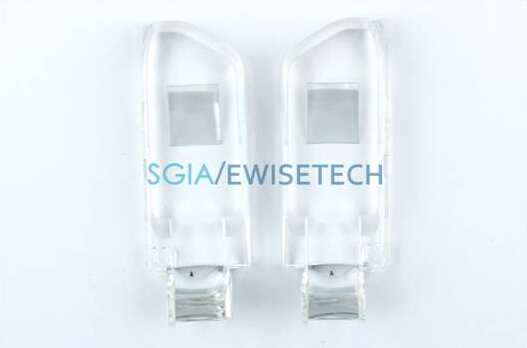

左右兩邊的鏡片特寫，中間可明顯看到方形的投影區域。

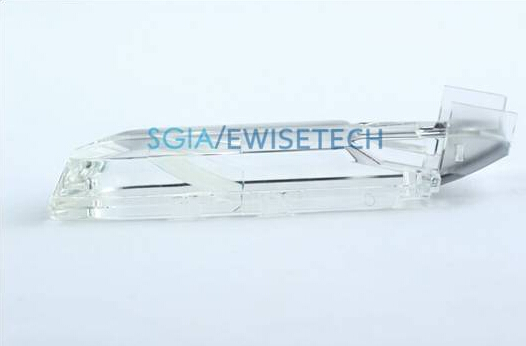

鏡片側面圖，可以看到投影區域有一個斜角，這個斜角將投影儀的投影成像折射至人眼中，同時通過通明的鏡片又能看到外部的環境，所以人眼看到的是畫面覆蓋在外部現實環境之上的虛擬現實場景。
