在生活中經常需要進行溫度測量，如根據溫度變化調整穿衣服的厚薄，根據溫度高低確定是否開空調取暖或制冷等等。根據溫度傳感器的原理，簡易的制作了這款指針式溫度計。

　　1、選擇溫度傳感

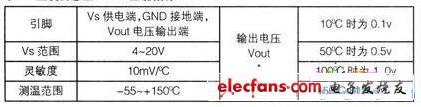

　　器溫度測量的方法很多，隨著集成電路技術的發展，已經研制出了能方便地將溫度轉變成電信號的集成電路，并且性能良好。我選用的就是集成電路溫度傳感器LM35。它是一個三端元件，輸出電壓與溫度成正比，溫度每升高1度，輸出電壓就增加10mV，它的性能指標如下表所示。

　　2選用溫度指示器

　　有了溫度傳感器，可以把溫度的高低轉化成電壓的高低，就可以用萬用表來指示。根據這個思路，選擇了電表的表頭來指示溫度的高低。從電子商場花9元錢買了一個舊電表表頭。經過測試，表針滿偏時的電流約95μA，而此時表頭兩端的電壓約為0.09V，依此算出表頭的內阻約為947Ω。有了這些測試數據就為下面的制作準備好了必要的技術資料。

　　3、選用合適的電阻

　　選用的電表表頭最大只能測到0.09V的電壓，也就是只能指示9℃以下的溫度，所以，必須加一個電阻來加大它的溫度測量范圍。根據物理學中的電壓電流關系，可以確定一個合適的電阻來增大溫度的測量范圍。本制作選擇了一個3.9KΩ的電阻。這里說明一點，沒有必要選擇精密的電阻，只要選擇一般的電阻就行。

　　4、選擇電源

　　由于傳感器的供電電壓要求是4～20V，所以選擇了一個單節9V的方電池，型號是6F229V。有了電源就可以開始制作了。

　　5、制作溫度計

　　準備好四個元件，再準備好電烙鐵、焊錫絲、黑膠布、尖嘴鉗、電線等工具和輔助材料，用電烙鐵將元件按電路(下圖)焊接好，電池、LM35和電表表頭是有正負極性的，不要接反。注意電池最好用按扣連接，以便不用時將電池斷開，節約電力，延長電池壽命，以后更換電池也方便。電路連好后，就要進行下面關鍵的一步：改動表頭，繪制刻度盤。

　　6、畫刻度盤

　　表頭原來的刻度盤指示的是電壓值，讓人搞不清是電壓表還是溫度計，并且指示值還需要換算，太麻煩了。為此，將原表頭的刻度盤拆下(表頭是一個精密部件。拆裝時要精心)，反過來裝上，這時刻度盤上沒有一個刻度指示。為了準確指示溫度。我記錄了不供電時的刻度位置，標上0，再用其他溫度計校準第二點，如另一個溫度計(紅水溫度計)指示27℃時，我將指針指示位置記錄，然后標上27。之后，拆下刻度盤，在白紙上用圓規、量角器，精心地將0到27之間的刻度盤等分為27份，每格1℃，然后按同樣的比例將27以上的刻度盤也畫好，將刻度盤裝好，安裝好外殼，整個制作就完成了。注意：如果測量范圍包含100℃，則可以用沸騰的開水作為溫度校準的第二個記錄點，并且第二個記錄點最好接近表頭的滿量程值，這樣可以減少刻度盤的誤差。

　　經過與家中的紅水溫度計對比，這款溫度計精度還真的不差，兩個溫度計相差不到1℃。

　　經過使用，發現了電子溫度計的缺點，因為用電池供電，所以在連續使用了幾個月后指示溫度不準，后來發現是電池沒電了，而紅水溫度計就不存在這個問題。當然，它也有許多優點，如指針指示清晰、易辨認，可以測某點的局部溫度，而且比紅水溫度計反應快。
