虛擬示波器介紹

　　虛擬示波器是利用高性能的模塊化硬件，結合高效靈活的軟件來完成各種測試、測量和自動化的應用。虛擬儀器技術（VI）就是利用高性能的模塊化硬件，結合高效靈活的軟件來完成各種測試、測量和自動化的應用。靈活高效的軟件能幫助您創建完全自定義的用戶界面，模塊化的硬件能方便地提供全方位的系統集成，標準的軟硬件平臺能滿足對同步和定時應用的需求。這也正是NI近30年來始終引領測試測量行業發展趨勢的原因所在。只有同時擁有高效的軟件、模塊化I/O硬件和用于集成的軟硬件平臺這三大組成部分，才能充分發揮虛擬儀器技術性能高、擴展性強、開發時間少，以及出色的集成這四大優勢。

　　虛擬示波器是虛擬儀器的一個重要代表，其采用計算機基本的虛擬技術，用來模擬通用示波器的面板操作和處理功能，完成信號采集，調理、分析及顯示等功能。既有通用示波器的功能，又有濾波、頻譜分析、波形儲存調用的特點，成本低廉且靈活，有很大的發展空間。

虛擬示波器好用嗎？看你的具體用途：

　　學習臨時用：

　　只想對電路波形信號等有一個基本的了解，且被測電路頻率很低對精度要求也不高，以后可能也不會繼續用，可以購買淘寶那種數百元的USB虛擬示波器。

　　電子愛好者：

　　無疑是實體的示波器最為方便，全新還是二手，模擬還是數字看自己的喜好以及待測電路的頻率定。

　　工作用（研發，維修）：

　　一般都是實體示波器，畢竟專用的儀器使用起來更加方便。如果是電機行業，可能示波表比示波器方便。

　　工作用（測控，生產線自動化檢測）：

　　看具體項目需求，比如產線用NI的設備，那幾乎一定是NI的虛擬示波器，當然這個和上面淘寶的這種不是一個檔次的東西。也有可能是實體示波器。這些領域一般還有二次開發需求，比如通過LabView以及GPIB進行數據通訊和處理。

虛擬示波器是怎么用的？虛擬示波器詳細使用步驟

?

　　一、軟件安裝說明

　　1、安裝USB數據采集卡驅動程序

　　本虛擬示波器使用前必須先正確安裝USB數據采集卡驅動程序。其安裝步驟如下：

　 ?（1）將USB通信電纜的方形接口插入數據采集卡，USB通信電纜的另一端插入計算機的USB通信口。計算機查詢到新的硬件，啟動硬件向導，如圖1-1所示，選擇“從列表或指定位置安裝（高級）”，點擊“下一步”：

?

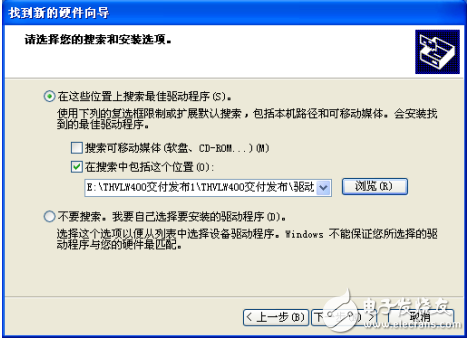

　?。?）進入如圖1-2界面，選擇“在搜索中包括這個位置”，點擊“瀏覽”，選擇USB數據采集卡驅動程序文件，點擊“下一步”，開始安裝驅動程序：

?

　?。?）安裝完成后，出現如圖1-3界面，表明驅動程序安裝成功。

?

　　如果在使用虛擬示波器過程中，出現數據采集不正確現象，應卸載已經安裝的USB數據采集卡驅動程序，將USB通信電纜插入計算機的其他USB通信口，重新安裝USB數據采集卡驅動程序。
?

　　2、 安裝虛擬示波器軟件

　?。?）點擊文件夾“虛擬示波器軟件安裝包”，選擇“setup.exe”安裝程序，進入如圖1-4界面：

?

　?。?）選擇好安裝位置后，點擊“下一步”，進入如圖1-6界面：

　?。?）程序開始安裝，安裝完成后進入如圖1-9界面，表明程序安裝成功。

　　安裝過程中盡量采用默認安裝。安裝完成之后，系統如果提示需要重新啟動電腦，請保存好各類文檔，然后重新啟動。
?

　　二、軟件操作說明

　　虛擬示波器界面介紹

　　虛擬示波器界面中，左邊欄是示波器顯示窗口，右面是參數設置和操作區，下面是參數顯示窗口。用戶可以通過菜單，操作區按鈕，完成對虛擬示波器的控制。

　?、?菜單

　　幫助：打開虛擬示波器軟件使用手冊。

　　關閉：關閉軟件。

　　②AD參數設置

　　其控件含義說明如下：

　　首通道（0-7）：采集時，首通道的通道號，總共有8個通道號可選；

　　末通道（0-7）：采集時，末通道的通道號，總共有8個通道號可選；

　　采集模式：包括連續采集和單點采集；

　　通道選擇：包括單通道和雙通道。當選擇單通道時，軟件自動默認首通道和末通道為同一個通道；當選擇雙通道時，軟件自動默認首通道號在末通道號之前。

　　注意：

　　采集時為了達到最佳顯示效果，在選擇雙通道采集時，首通道和末通道應選擇相鄰的兩個通道；

　?、鄄ㄐ物@示參數設置

　　其控件說明如下：

　　首通道電壓/每格：首通道電壓幅值檔位選擇（分別有0.05V、0.25V、0.5V、1V、1.5V、2.5V、5V）；

　　末通道電壓/每格：末通道電壓幅值檔位選擇（分別有0.05V、0.25V、0.5V、1V、1.5V、2.5V、5V）；

　　時間/每格：時基刻度選擇（分別有10us、50us、100us、0.2ms、0.5ms、2ms、5ms、10ms、15ms、25ms、50ms、100ms、200ms、500ms、1s）；

　　Y1基準：首通道電壓平移；

　　Y2基準：末通道電壓平移；

　　基準復位按鈕：點擊該按鈕，首通道和末通道電壓復位到原位置；

　　顯示/隱藏游標按鈕：顯示或隱藏游標按鈕，當點擊“顯示游標”時，在示波器顯示窗口顯示兩條游標跟蹤線，用戶用鼠標拖動游標跟蹤線，示波器顯示窗口的下方會實時顯示跟蹤線和波形交叉點的坐標位置。其中，黃色跟蹤線與X1、Y1對應，紅色跟蹤線與X2、Y2對應，當X1、X2剛好對應一個波形時，△X為波形的周期，1/△X為波形的頻率。

　?、馨粹o操作區

　　其控件說明如下：

　　開始采集按鈕：采集開關。當選擇連續采集時，點擊“開始采集”按鈕，開始連續采集數據并顯示在示波器窗口，直到點擊“停止采集”按鈕；當選擇單點采集時，點擊一次該按鈕，采集一個數據點并顯示在示波器窗口上；

　　記錄數據按鈕：將示波器顯示窗口的數據信號保存成lvm格式的文件，以便將來用于回放和分析數據；

　　觸發按鈕：波形觸發開關，軟件觸發模式；

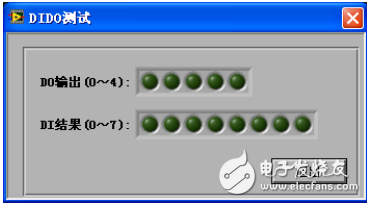

　　DIDO按鈕：點擊該按鈕，彈出如圖2-3所示界面。其中，第一欄為DO輸出狀態，用戶用鼠標點擊布爾開關改變輸出狀態；第二欄為DI結果顯示；點擊退出按鈕，退出該界面；

　　電機控制按鈕：用于THSRJ-2型的步進電機和限位開關實驗。點擊該按鈕，彈出如圖2-4所示界面。其中，第一欄為設置單位步長的輸入框，設置的最小值為5ms，步長時間越短，電機轉動速度越快，步長時間越長，電機轉動速度越慢；第二欄為選擇控制方式，包括步進電機和限位開關；點擊啟動按鈕，啟動電機，電機開始運動直到再次點擊該按鈕；點擊退出按鈕，退出該界面；

?

　　數據處理按鈕：點擊該按鈕，彈出如圖2-5所示界面；在擬合數據表格里填入需要擬合的數據或者點擊打開按鈕，選擇已經保存好的表格數據文件，導入到表格中，根據需要選擇不同的擬合方式，點擊曲線擬合按鈕，得到擬合前曲線和擬合后曲線圖。其中擬合方式有線性擬合、多項式擬合、指數擬合、對數擬合。點擊保存圖像按鈕，將波形圖當前圖像保存成BMP格式文件。點擊返回按鈕，退出該界面，返回主界面。

　?、轀y量參數顯示區

　　其控件說明如下：

　　首通道測量：顯示首通道的頻率、周期、峰峰值；

　　末通道測量：顯示末通道的頻率、周期、峰峰值。

　?、奘静ㄆ黠@示窗口

　　其控件說明如下：

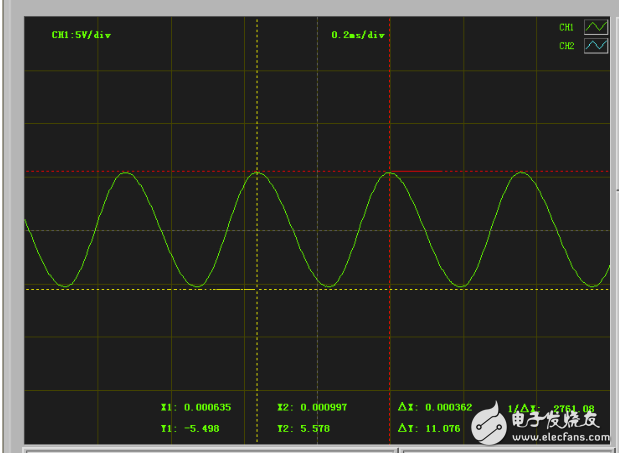

　　示波器顯示窗口顯示采集所得的波形曲線，如圖2-6所示。窗口最上方顯示電壓/每格、時間/每格的參數，當游標開關處于開啟狀態時，窗口最下方顯示的是跟蹤線和波形交叉點的坐標位置參數，窗口右上方顯示的是CH1和CH2的曲線圖例，鼠標點擊曲線圖例，打開曲線圖例菜單，用戶在該菜單可以設置曲線的顏色、線條樣式、線條寬度、點樣式等參數。

　　右鍵點擊示波器顯示窗口，彈出快捷菜單。當選擇連續采集時，彈出的菜單包括：清除圖形、導出圖像、打印。當選擇單點采集時，彈出的菜單包括：清除圖形、保存數據點、導出圖像、打印。各項菜單說明如下：

　　清除圖形：示波器顯示窗口清屏；

　　導出圖像：將當前示波器顯示窗口的波形曲線保存成BMP格式的文件；

?

　　保存數據點：將當前示波器顯示窗口的數據點保存到文本文件或Excel表格中，以便將來用于數據處理和分析；

　　打印： 打印當前示波器顯示窗口的波形曲線；

　　波形數據回放界面介紹

?

　　選擇波形數據回放選項卡，進入波形數據回放界面，如圖2-7所示。波形數據回放界面上方是波形回放路徑和記錄時間，中間是波形回放示波器顯示窗口，下面是參數顯示和操作區。用戶可以通過操作區按鈕，完成對波形數據的回放和分析。圖2-8是波形回放的結果顯示界面。

　　回放數據按鈕：點擊該按鈕，彈出選擇回放文件的對話框，選擇以前保存的lvm文件，回放該文件；

　　顯示游標按鈕：顯示/隱藏游標開關；

　　基準復位：CH1和CH2電壓復位到原位置；

　　CH1基準：CH1電壓平移；

　　CH2基準：CH2電壓平移；

　　CH1測量：顯示CH1的電壓最大值、最小值、峰峰值和信號頻率；

　　CH2測量：顯示CH2的電壓最大值、最小值、峰峰值和信號頻率；

　　回放路徑輸出：顯示回放文件的路徑；

　　記錄時間：顯示該文件的記錄時間；

?

　　波形回放示波器顯示窗口：顯示波形回放的曲線，當游標處于開啟狀態時，用戶用鼠標拖動游標，窗口最下方實時顯示游標測量參數，用戶可以手動修改Y軸的顯示范圍。
