長虹VD6000型VCD機電源電路原理分析及故障維修

圖１、圖２是長虹ＶＤ６０００型ＶＣＤ機的電源電路，其中圖１所示電路位于電源電路板上，屬于串聯可調穩壓電源部分；圖２所示電路在主機板上，屬于開關電源部分。二者共同構成ＶＤ６０００的“第二代混合式高效綠色電源”。

１．音視頻電路±８Ｖ電壓
圖１中，當插上電源插頭后，交流２２０Ｖ電源就加到電源變壓器Ｔ５０１初級，經過變壓器降壓后從四組次級線圈輸出。變壓器次級第一組線圈輸出的交流電經過ＶＤ５１３、ＶＤ５１６整流，Ｃ５１５濾波得到的直流電壓經過開關管Ｖ５０４加到三端集成穩壓器Ｎ５０２的{1}端，從{3}端輸出＋８Ｖ電壓，經插接件ＸＳ５０１→ＸＰ５０１為音視頻電路供電，從圖１中可以看出，該＋８Ｖ電壓受待機／開機鍵的控制。
變壓器次級第一組線圈輸出的交流電經過ＶＤ５１４、ＶＤ５１５整流，Ｃ５１３濾波后得到負的直流電壓，經過三端穩壓器Ｎ５０３（７９０８）輸出－８Ｖ電壓，經插接件ＸＳ５０１→ＸＰ５０１為音視頻電路供電。該－８Ｖ電壓不受待機／開機鍵的控制。
２．系統ＣＰＵ、鍵盤ＣＰＵ電源電壓
變壓器次級第二組線圈輸出的交流電經過ＶＤ５０９～ＶＤ５１２整流、Ｃ５１０濾波得到約８．３Ｖ的直流電壓ＤＣ＋，再經過三端集成穩壓器Ｎ５０１（７８０５）得到＋５Ｖ的電壓，通過ＸＳ５０３為系統控制微處理器Ｎ８０４提供工作電壓和復位電壓，同時還通過ＸＳ５０２為本機鍵盤ＣＰＵ Ｎ６０１供電。另外，該組線圈輸出的交流電壓經過整流濾波產生的＋８．３Ｖ直流電還通過ＸＳ５０３提供給開關電源。
３．ＶＦＤ顯示屏電壓
變壓器次級第三組線圈輸出的交流電壓經過ＶＤ５０６、ＶＤ５０７、Ｃ５０３、Ｃ５０４倍壓整流濾波后再經過Ｖ５０３、ＶＤ５０８等組成的電子濾波穩壓電路穩壓后，輸出－２８Ｖ直流電壓，經過插接件ＸＳ５０２為ＶＦＤ熒光顯示屏驅動電路提供參考電壓，該－２８Ｖ電壓不受待機／開機鍵的控制。
變壓器次級第四組線圈輸出的交流電經過ＶＤ５０１～ＶＤ５０４、Ｖ５０１、Ｖ５０２并分別經過ＶＤ５０５，疊加上－２８Ｖ的直流電壓后，輸出兩個交流３．５Ｖ電壓，經過插接件ＸＳ５０２→ＸＰ５０２為ＶＦＤ熒光屏提供燈絲電壓，該ＡＣ３．５Ｖ電壓不受待機／開機鍵的控制。
４．開關電源

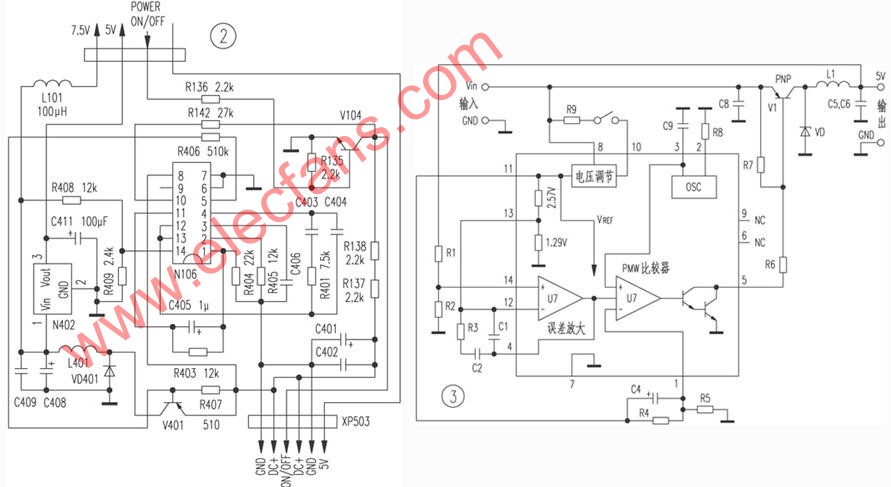

圖２是ＶＤ６０００的低壓開關電源部分，它實質上是一個ＤＣ－ＤＣ變換器。變壓器次級第二個線圈產生的交流電經過整流濾波得到的＋８．３Ｖ低壓經過插接件ＸＳ５０３→ＸＰ５０３的ＤＣ＋端加到ＤＣ－ＤＣ變換器Ｎ１０６的{8}腳、{10}腳。
Ｎ１０６（ＢＡ９７００）是一個帶開關的直流－直流變換器，其內部電路和典型應用電路見圖３。當輸入的直流電壓加到Ｎ１０６第{8}腳、{10}腳后，內部的電壓調整器和振蕩電路（ＯＳＣ）就開始得電工作，{2}、{3}腳外接的Ｒ、Ｃ元件為定時元件，它們決定振蕩器的振蕩頻率。振蕩信號送到ＰＷＭ比較器的一個輸入端，同時，電壓調整器由{11}腳輸出一個２．５７Ｖ的基準電壓，經電阻Ｒ４、Ｒ５分壓為ＰＷＭ比較器提供一個基準電壓。２．５７Ｖ的基準電壓還經電阻分壓從{13]腳輸出一個１．２９Ｖ的基準電壓加到{12}腳內部的誤差放大器反相輸入端，作為誤差放大器的基準電壓。
只要{1}腳有ＰＷＭ比較器的基準電壓，外加有振蕩時鐘，ＰＷＭ比較器便有脈沖方波輸出，其脈沖寬度由振蕩信號和誤差比較放大器輸出的誤差信號共同決定。ＰＷＭ比較器輸出的ＰＷＭ方波經激勵后從{5}腳輸出，加到開關調整管Ｖ１基極，控制Ｖ１的導通時間，從而達到使輸出電壓穩定的目的，Ｖ１輸出的脈沖波經過Ｃ５、Ｃ６濾波，就可以輸出直流電壓。圖３中的ＶＤ為續流二極管，Ｌ１為儲能電感。
將Ｃ５、Ｃ６兩端輸出的直流電壓反饋回去，通過Ｒ１、Ｒ２分壓后加到誤差比較放大器的同相輸入端{14}腳，與１．２９Ｖ基準電壓進行比較，然后根據比較結果去控制{5}腳輸出脈沖的寬度，從而調整輸出電壓，使輸出電壓保存穩定，達到穩壓目的。
在圖２中，Ｃ４０８、Ｃ４０９兩端輸出的就是經過開關穩壓的直流電壓，這個穩定的直流電壓一路經過Ｌ１０１輸出７．５Ｖ電壓給伺服驅動電路Ｎ１０３、加載電機驅動電路Ｎ１０４和Ｎ１０５，另一路經過三端集成穩壓電路Ｎ４０２穩壓→ＸＳ１０１→ＸＳ８０１→Ｖ８０１穩壓，輸出３．３Ｖ電壓為解碼芯片供電。
５．待機／開機控制
由變壓器次級第二組線圈輸出的交流電壓經過ＶＤ５０９～ＶＤ５１２、Ｃ５１０等整流濾波并經三端集成穩壓器Ｎ５０１穩壓得到＋５Ｖ電壓，為系統微處理器Ｎ８０４供電并復位，使Ｎ８０４首先工作。這時Ｎ８０４的{14}腳輸出５Ｖ高電平，使開機管Ｖ１０４飽和（見圖２），Ｎ１０６的{10}腳為低電平，Ｎ１０６不工作，伺服驅動電路Ｎ１０３、加載電機驅動電路Ｎ１０４、Ｎ１０５以及解碼電路都無電壓而不工作。由于Ｖ１０４飽和，Ｖ１０４集電極電壓為０Ｖ，這個電壓通過ＸＰ５０３→ＸＳ５０３的ＯＮ／ＯＦＦ端子使Ｖ５０５、Ｖ５０４截止，音視頻電路失去＋８Ｖ電壓也不工作，整機處于待機狀態。在待機狀態時，只有本機鍵盤ＣＰＵ（Ｎ６０１）和系統微處理器（Ｎ８０４）工作，隨時等待用戶輸入指令。
當用戶按下待機／開機鍵（或者播放鍵）時，Ｎ８０４的{14}腳輸出０Ｖ低電平，Ｖ１０４截止，Ｎ１０６的{10}腳電壓變為１０Ｖ，Ｎ１０６工作，輸出＋７．５Ｖ和３．３Ｖ電壓；同時，Ｖ５０５、Ｖ５０４飽和，輸出＋８Ｖ電壓，整機全部電路都處于工作狀態，即開機狀態。
