常見主板開機電路圖

一、開機線路圖

　　　　　　　　　

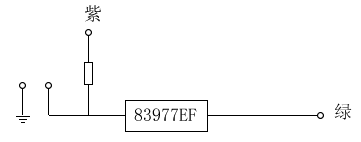

1、VIA大多由南橋開機，有83977EFI/O的由I/O開機

　　　　　
2、inter主板較，83627高進高出，8702、8712低進低出

　　　　　　　

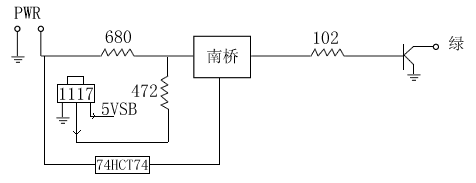

3、SIS開機電路

　　　　　　　

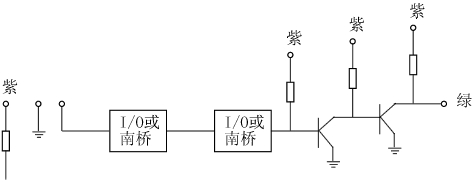

　　　　4、VIA多，370、462主板常見

故障現象：無法軟關機，開機不穩定時好時壞，多為門電路壞

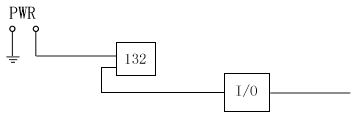

二、I/O開機圖

　　　　　　　　　　
　　　　　　　　　　
　　　　1、132門電路容易損壞

　　　　2、83627I/O中第67腳有3.3V高電平（點PWR不機，且67腳有3.3V電壓為I/O壞，少數為南橋壞）

　　　　3、83627第67腳為0V，查南橋待機電壓，拆下I/O測

　　　　4、83627第67腳為0V-1V，I/O壞

　　　　5、83627I/O損壞的故障現象：不開機、能開機不能關機、復位燈常亮
