回轉器

一、實驗?zāi)康?br>1. 掌握回轉器的基本特性
2. 測量回轉器的基本參數
3. 了解回轉器的應用
二、原理說明
1. 回轉器是一種有源非互易的新型兩端口網絡元件， 電路符號及其等效電路如圖
13-1(a)、(b)所示。

3. 由于回轉器有阻抗逆變作用，在集成電路中得到重要的應用。 因為在集成電路制
造中，制造一個電容元件比制造電感元件容易得多，我們可以用一帶有電容負載的回轉器
來獲得數值較大的電感。

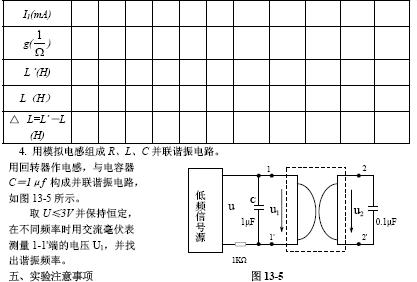

圖13-2 為用運算放大器組成的回轉器電路圖。

三、實驗設備

序號 名 稱 型號與規格 數量備注
1 低頻信號發生器 1
2 交流毫伏表 0～600V 1
3 雙蹤示波器 1 自備
4 可變電阻箱 0～99999.9Ω 1 DGJ-05
5 電容器 0.1μF，1μF 1 DGJ-08
6 電阻器 1KΩ 1 DGJ-08
7 回轉器實驗電路板 G 1 DGJ-08

四、實驗內容

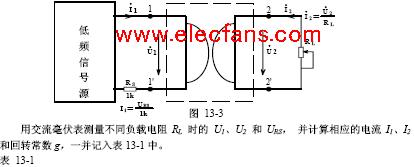

實驗線路如圖13-3 所示。R3 跨接于DGJ-08 掛箱中G 線路板左下部的二個插孔間。
1. 在圖13-3 的2-2'端接純電阻負載（電阻箱）， 信號源頻率固定在1KHz，信號源電
壓≤3 伏。

1. 回轉器的正常工作條件是u 或u1、i1 的波形必須是正弦波。 為避免運放進入飽和
狀態使波形失真，所以輸入電壓不宜過大。
2. 實驗過程中，示波器及交流毫伏表電源線應使用兩線插頭。
六、實驗報告
1. 完成各項規定的實驗內容（測試、計算、繪曲線等）
2. 從各實驗結果中總結回轉器的性質、特點和應用。
