單極放大器幅頻特性的測量
一、實驗目的
1、學習放大器幅頻特性曲線和上、下限截止頻率的測量方法。
2、了解射極旁路電容，負載電容和集電極電阻C 對幅頻特性的影響。
二、預習要求
1、認真閱讀本實驗的實驗原理、實驗內容，弄清放大器頻率特性的概念。

2、怎樣測量放大器 頻率特性，測量時應注意哪些問題。
3、思考題：

叫做放大器的下限截止頻率和上限截止頻率，二者之差稱為放大器的通頻帶用

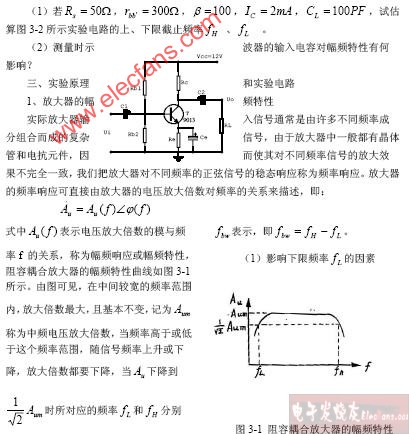

圖3-2 單級阻容耦合放大器
中τL分別為Ｃ1、C2、Ｃ3構的回路時間常數，對于圖3-2 電路它們分別為：

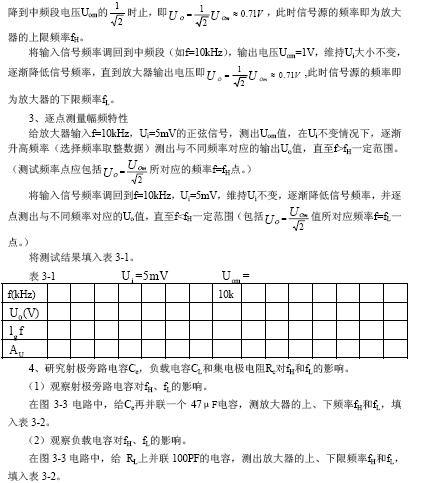

2、測量放大器的上限頻率fH和下限頻率fL,測量方法如下：
將信號發生器接至放大器的輸入端，調整信號源的頻率為放大器中頻段某一頻率
（f=10kHz）,逐漸由零增大輸入信號電壓Ui，使放大器的輸出電壓Uom=1V(用毫伏表1V
檔)，用示波器觀察輸出不失真時，用交流毫伏表測出與些對應的輸入電壓Ui值。
去掉示波器維持Ui大小不變，逐漸升高輸入信號的頻率，直到放大器輸出電壓U0下

（3）觀察RC對fH、fL的影響。

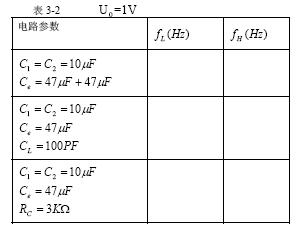

在圖3-3 電路中，將RC由2kΩ改變為3kΩ，測出放大器的上、下限頻率fH和fL，填
入表3-2。

六、注意事項
1、在測量fH、fL和幅頻特性時要始終用毫伏表監測輸出電壓Ui值，使其大小保持不
變，尤其當信號發生器“頻率范圍”換檔時更須注意。
2、測量幅頻特性時，選擇頻率點要恰當，在放大器倍數變化較小的中頻段可少測
幾點，而放大倍數開始下降的附近多測幾點，這樣即可保證測量精度，又可提高測量速
度。
七、實驗報告要求
1、列表整理測量數據，計算電壓放大倍數，以lgf為橫坐標Au為縱坐標，在坐標紙
上畫出放大器的幅頻特性曲線。
2、說明Ce、CL、Re對放大器fH、fL的影響。
