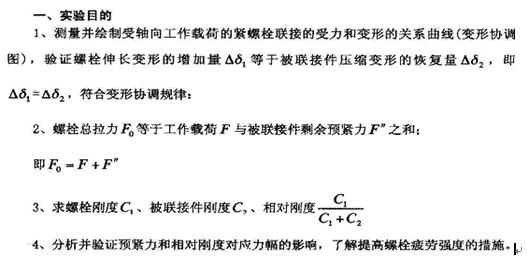

螺栓聯接實驗

二、實驗儀器
?螺栓聯接實驗臺

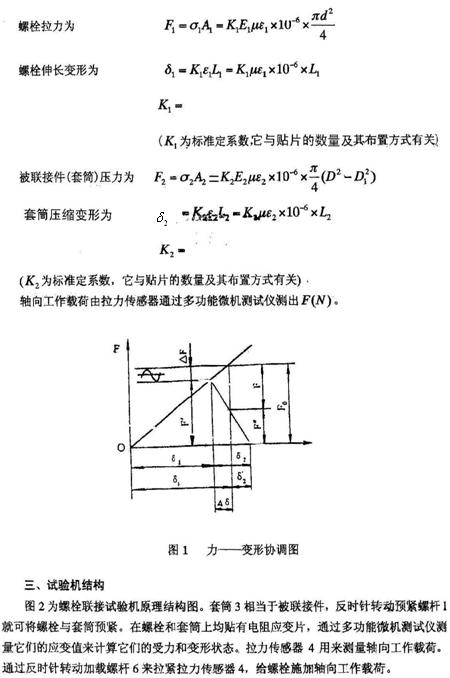

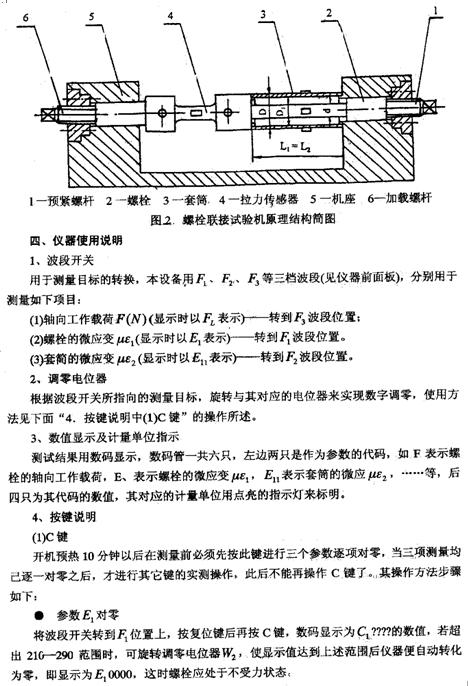

三、實驗原理和結構

用DB15信號線的兩個插頭分別插入試驗機和測試儀后面板上的DS15插座中。
五、實驗步驟
１、?預熱? 接通儀器后面板的總電源開關,儀器顯示“P”,表示示儀器處于待命狀態。通電預熱10鐘后，再對零和測試。
２、?卸載? 旋松加載螺桿和預緊螺母，使螺栓聯接及拉力傳感器處于放松狀態。
３、?對零? 見“儀器使用說明書”。
４、?預緊? 反時針轉動預緊螺桿，使螺栓的應變值在1000 左右。順時針轉動預緊螺母，使其與機座端面靠緊，再松開預緊螺桿并分別記錄螺栓和套筒的應變值。
5、 加載? 測量和記錄數據。反時針轉動加載螺桿，使拉力傳感器的值分別為1000N、2000N、3000N、4000N，每次加載后分別測量并記錄螺栓與套筒的應變值。
6、卸工作載荷? 實驗完畢后，順時針轉動加載螺桿，使拉力傳感器處于放松狀態。
7、預緊載荷? 先反時針轉動加載螺桿，使螺栓的應變值超過其預緊時應變值50---100 ；不規則反時針轉動預緊螺母，使其處于放松狀態，最后順時針轉動預緊螺桿，使螺栓聯接處于放松狀態。實驗完畢。

六、實驗條件
1、螺栓? 材料為45號鋼,彈性模量
????????? 螺栓桿直徑 ___________
????????? 變形計算計算長度 ____________
2、套筒?? 材料為45號鋼,彈性模量
????????? 外徑 ___________ ，　　 ___________ ，
　　　　　變形計算計算長度 ____________
3、電阻應變片靈敏度系數?____________。
七、注意事項
1、本儀器的電源插座是按“左火右零”的標準接入電源的，如外輸入電源與此標準不符時，機殼必然帶電麻手（可用試電筆測出），從而導致測量不準，這時可將外接電源　的插座或插頭的“火”與“零”線對調即可解決。
2、儀器通電預熱１０分鐘后，才能對零和測試。
3、測量時不能搬動儀器、電源線及信號線。
4、按鍵要輕，不用力太猛，以免損壞按鍵。
5、工作載荷應由小到大進行。
6、試驗完畢后，必須卸載，使螺栓聯接和拉力傳感器處于放松狀態。
7、插入或拔出插頭時，應握住插頭把柄，不能直接拉動信號線。
8、不能扯動測力傳感器、螺栓及套筒的應變片引線。
八、實驗報告
1、各參數的計算結果填入表１的對應表格中。以 為縱坐標，以 為橫坐標，根據計算結果，用適當?shù)谋壤诜礁褡鴺思埳侠L制 變形協調圖。
2、求相對剛度 ，并與教材介紹的數值進行對比分析。
3、誤差分析
協調變形誤差：
螺栓總拉力誤差：?
?
