LED照明驅動產品不復雜，技術門檻不高，所以在過去的幾年中，國內的LED廠商憑借成本優勢在市場上攻城略地，很多外資廠商迫于壓力不得不退出了中國市場。不過市場上也依然有堅守者，Power Integrations（以下建簡稱PI）就是其中之一。繼金年推出LYTSwitch-1非隔離降壓式LED驅動器IC系列之后，最近又推出了可調光的最新的LYTSwitch-7驅動器IC，進一步擴大了其LED驅動器家族的陣容。

日前，PI資深工程師、實驗室經理閻金光先生在與媒體的交流中，詳細剖析了LYTSwitch-7的性能特點，讓我們體會到在激烈的競爭壓力下，如何能夠設計出一個經得住市場推敲的LED驅動IC。

兼容可控硅調光器

支持調光是LYTSwitch-7產品定義中最突出的一個特點。該產品兼容市場上多種標準的可控硅調光器，具有非常出色的線性和單向調光特性。對于已經在建筑中預埋了調光器的用戶來說，直接用LED產品替換掉現有的傳統燈具即可，無需特殊的要求。由于采用了獨特的散熱架構，所以其支持的功率能夠達到22W——其他同樣采用SO-8封裝的競爭產品只能做到18W。

值得一提的是，LYTSwitch-7支持寬范圍的90-305V交流輸入，同時在低輸入電壓下還可支持調光應用，這是因應市場需求的一個特殊設計。因為北美民用照明采用110V兩相交流電，而很多商用照明中使用的是270V三相交流電，所以使用同一個LYTSwitch-7就可以設計出滿足高輸入電壓、通用輸入電壓和可調光的低輸入電壓幾種不同應用環境下的驅動器方案，滿足用戶的不同應用需要。由此也可以體會到這一產品設計時的“匠心”。

圖1，LYTSwitch-7支持很寬的范圍內的線性調光

高效率，精確的恒流特性

作為一款電源管理器件，LYTSwitch-7在這方面的成績單也是可圈可點。它的效率可以達到86%，功率因數大于0.9。由于采用了獨特的數字引擎和算法，LYTSwitch-7能夠確保在整個輸入電壓及負載范圍內的恒流精度優于3%。對于用戶來講，出色的恒流性能就意味著LED燈具的表現會更為穩定，批量生產時保證燈具的照明強度一致性良好。再者，精確的恒流精度可以因應市場更加細化的燈具型號設計要求，滿足不同流明度的燈具設計要求。

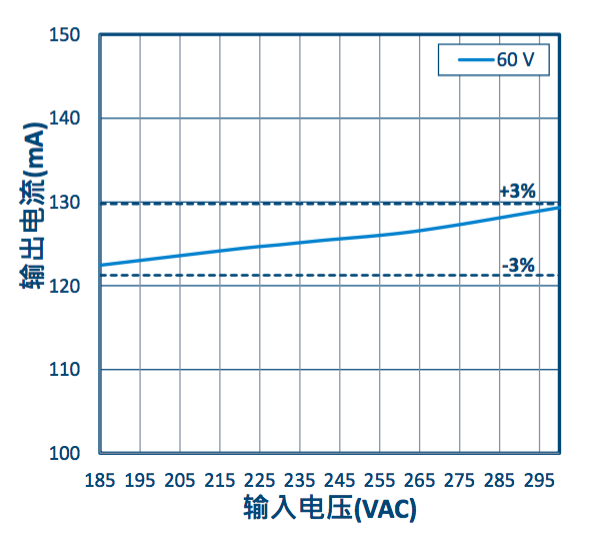

圖2，LYTSwitch-7在寬電壓范圍內的恒流精度優于3%

獨特的可靠性設計

LYTSwitch-7集成了725 V的MOSFET，增強了其浪涌耐受能力。在芯片中還集成了輸入過壓保護，在浪涌情況下對LED負載提供保護。同時輸出過流、過壓、短路及負載開路保護、IC本身的引腳開路或短路保護，更便于整個系統的設計滿足安規要求。

在熱保護方面，LYTSwitch-7采用了一種特殊的“熱折返保護”。它的機理是，當IC的內部結溫達到145℃時，系統可以自動降低輸出電流使LED燈具變暗，先通過降額實現保護；而當結溫達到160℃時，才完全關斷LED驅動。在現實中，這種在不中斷照明的情況下實現控溫保護的設計非常有用，比如在有火警環境溫度升高的情況下，LED照明不會馬上關斷，而是可繼續維持低亮度的照明，這是十分必要的功能。

圖3，LYTSwitch-7特殊的“熱折返保護”功能

更簡化的BOM

成本永遠是LED開發者心中放不下的“石頭”。所以LYTSwitch-7在BOM優化方面也做足了功夫。比如通常LED燈具調光過程中，其電流不能低于維持電流Iholding，否則燈具將會熄滅，為了避免發生這種狀況， LED驅動電路設計中通常會用泄放電路作為“假”負載，確保電流不低于這一閥值，這種設計的不足之處在于增加了系統的復雜性，而且會產生額外的熱量。在LYTSwitch-7的設計中，由于其特殊的工作方式，使得其方案僅采用了一個簡單的無源衰減電路，在無需泄放電路的情況下即可滿足可控硅調光器的要求，這不但使系統設計大大簡化，同時也改善了內部工作溫度，增加了設計可靠性。

另外，由于采用了獨創的恒流控制機制，基于LYTSwitch-7的驅動電路對于外部電感的性能依賴大大降低，所需的功率電感感值小，采用市售的標準電感即可滿足設計要求，這對于開發者也是一個福音。加之LYTSwitch-7內部集成了諸多保護功能，無需在IC的外圍添加額外的保護器件，所以也進一步簡化了BOM。

經過一系列的優化后，采用LYTSwitch-7的可調光LED驅動解決方案元器件總數只有20個，與市場上典型的方案相比（35個元器件），元器件數量減少40%，最終的方案可集中在一個單面PCB上。這對于很多體積空間受限的LED驅動器應用來說，是個極大的利好。

圖4，基于LYTSwitch-7的蠟燭燈和GU10方案，簡化的BOM利于實現小型化

可調光、高性能、高可靠性，以及優化的BOM，這些構成了LYTSwitch-7核心的“賣點”，也能夠讓我們體會到其在LED市場中站穩腳跟的定力。由此也可以看出，面對價格戰，可以出的招數除了以牙還牙的價格戰，其實還有很多。找到用戶的“痛點”，做市場需要的好產品，仍然還是一條放之四海而皆準的“公理”。
