區別于傳統的SMD封裝，COB封裝LED是將單個或多個芯片封裝直接在鋁基板，它可以加強LED的散熱性能。由于COB封裝的低熱阻，低組裝成本和優異的光均勻性的優勢，現已被廣泛地應用在照明市場。

COB光源使用注意事項

靜電：

本產品對靜電敏感，所以在使用本產品時必須采取有效的防護措施。尤其是靜電產生的高壓電流超過產品的最大額定值，會引起產品的損壞，或者可能使產品完全失效。客戶使用產品時，應采取安全的防止靜電和電涌的對應措施。接地電阻≤10歐。

使用防靜電手環，防靜電墊子，防靜電工作服和工作鞋，手套和防靜電容器，都是有效的防止靜電和電涌的對應措施。烙鐵點應正確接地。

焊接：

使用烙鐵人手焊接：

推薦使用少于20W的烙鐵，而且烙鐵的溫度必須保持不高于300℃，一次焊接時間不超過3秒。 回流焊：

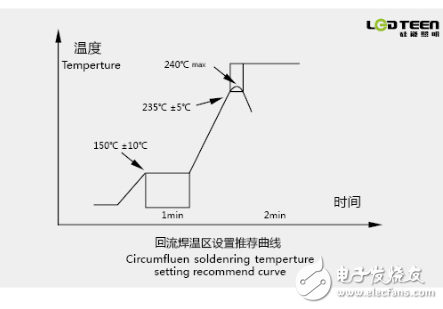

（a ）推薦按照左圖中的溫度曲線進行設置。

（b）在焊接完成，產品的溫度下降到室溫后，小心注意處理產品

清洗：

在焊接后必須按照以下條件進行清洗。 清洗劑：異丙醇或者工業酒精（95°以上） 溫度：30秒 最高50℃ 或者 3分鐘 最高30℃ 超聲波清洗：最大300W

其他事項：

任何時候請勿觸碰膠體部分，以免產品表面不良甚至失效

科銳自2011年推出XLamp? CXA2011，在2012年10月，2013年03月相繼推出XLamp?CXA1304，CXA1310，CXA1507，CXA1512，CXA1816，CXA1820，CXA1830，CXA1850，CXA2520，CXA2530，CXA2540，CXA2590，CXA3050，CXA3070和CXA3590共計15款COB系列產品。

全新的XLamp? CXA系列COB集成光源具有眾多優點：裝配簡單、易于加工操作，通常一個燈具使用一顆COB即可；設計的焊盤使得即使手工焊接也更加方便可靠，無需PCB，避免回流焊加工，降低成本；設計的光源尺寸完全符合Zhaga標準的LES尺寸的定義；針對設計簡化和更低系統成本而優化，可提供5，00 - 10，000 lm的光通量，能夠滿足高流明輸出的球泡燈、軌道燈、筒燈、射燈、戶外照明和高天棚燈等各應用領域的要求。本文主要闡述了在制造過程中，應當如何正確處理XLamp? CXA系列大功率COB光源及含有這些LED的器件。

一、XLamp? CXA系列大功率COB光源處理的注意事項

為了保證正確LED使用，科銳建議在處理XLamp CXA系列大功率COB光源或含有XLamp? CXA系列大功率COB光源的器件時始終遵循以下要求：

1.避免在LED上施加機械應力。

2.切勿用手指或尖銳物體接觸光學表面，即在實際操作加工中，用手持XLamp? CXA系列COB集成光源時，手指不要觸摸透鏡更不要按壓透鏡。如使用鑷子處理XLamp? CXA系列COB集成光源時，鑷子不要接觸透鏡。以免弄臟或損壞LED表面，進而影響LED的光學性能。

3.科銳建議在處理XLamp?

CXA系列COB集成光源時始終采取適當的防靜電接地措施。如：靜電環，在穩壓電源上接入一個電阻等！！！

4.科銳建議在處理XLamp?

CXA系列COB集成光源時戴上無粉乳膠手套。

二、XLamp? CXA系列COB集成光源的固定方式

為確保XLamp? CXA系列COB集成光源的有效熱管理，科銳建議將XLamp? CXA系列COB集成光源安裝在大小合適的散熱器上，散熱器的具體尺寸取決于驅動電壓、電流和工作環境。最常用的安裝方法，在XLamp? CXA系列COB集成光源和散熱器之間插入一個由導熱環氧樹脂或熱脂等熱接口材料（Thermal Interface Material，TIM）構成的襯墊。為獲得最佳的散熱效果，TIM 厚度應保持最小，同時確保不存在任何空洞。對于CXA15xx、CXA25xx 和CXA3050 LED，應使用具有反射作用的TIM或其他襯墊；如果使用顏色較深的TIM，光輸出和光效可能會稍微降低。導熱接口材料代表性的供應商包括3M、GrafTech、Laird、Lord 及其他供應商。

CXA15和CXA25、CXA30系列采用的是陶瓷基板封裝，可以采用環氧樹脂或者LED連接器將LED固定在散熱器上。許多制造企業已經開發或正在開發連接器，以簡化XLamp? CXA系列COB集成光源的機械和電氣安裝。例如，Molex （180560， 180720，180220） 和TE Connectivity （5-2154874-2， 5-2154874-3），IDEAL （50-2001CR， 50-2102CR， 50-2234C），美可達光學（ZJ017， ZJ018， ZJ037）等，已經開發出適用于XLamp? CXA系列COB集成光源的連接器。

導熱硅脂或者導熱膏能起到很好的熱傳導，導熱硅脂或者導熱膏根據導熱系數的不同，成本有差異，固化時間較長，而且LED定位把握不好，一旦固定后很難替換。專用設計的連接器易于組裝，可以實現電學連結，重復性較好，且可以隨時替換LED，但是對于不同的應用和設計要求，會出現現有的連接器不完全與設計匹配，因此這兩種方式各有優勢和不足。在選擇的時候要綜合考慮成本、實用性和與設計匹配等需求來確定。

CXA2011 LED可以通過對角兩個螺孔或者使用連接器予以固定。在使用螺孔固定CXA2011 LED時，科銳建議使用4號（/40） 或M2.5規格的螺絲。扭矩過大可能會導致LED陣列損壞。適當的螺絲扭矩取決于多個因素，包括熱接口材料的厚度、尺寸和類型，以及這些材料和散熱器的平面度。安裝螺絲可承受的安全扭矩量約為45牛頓·厘米。

XLamp? CXA系列COB集成光源焊接說明

XLamp? CXA系列COB集成光源適合采用打線焊接。科銳建議使用烙鐵頭大小為1.8 mm 的可控溫烙鐵進行焊接。由于散熱器系統、LED、焊料和焊槍變化極多，因此科銳不提供具體的焊接建議。焊接后應當使XLamp?

CXA系列COB集成光源冷卻至室溫，再進行后續處理。過早處理器件可能會導致焊點損壞。科銳建議不要將XLamp? CXA系列COB集成光源暴露于溫度高于350℃的環境中。將線接頭直接焊接到XLamp? CXA系列COB集成光源時，請遵循以下操作實踐。

1. 對XLamp? CXA系列COB集成光源的接觸墊片進行錫焊，并將焊料均勻涂抹在接觸墊片上。

2. 在導線上涂抹適當的焊錫，然后將其焊接到XLamp? CXA系列COB集成光源上。

3. 確保焊接到XLamp? CXA系列COB集成光源的導線具有足夠的應變消除能力，以避免拉起LED上的焊盤。

科銳建議使用“免清洗型”焊膏焊接XLamp? CXA系列COB集成光源，這樣，在回流焊后就不需要清潔PCB。科銳建議使用下列焊膏成分：SnAgCu（錫/銀/銅）和SnAg（錫/銀）。
