MAX9132/MAX9134/MAX9135多輸入/輸出LVDS交叉開關

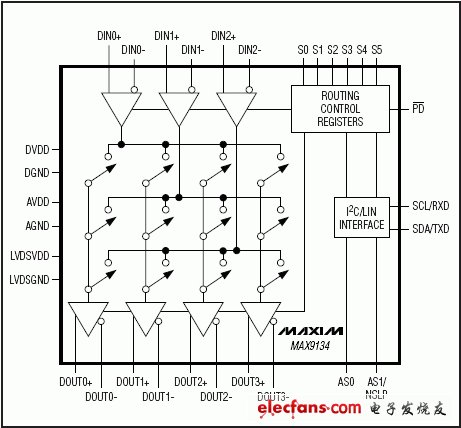

MAX9132/MAX9134/MAX9135高速、多端口、低壓差分信號(LVDS)交叉點開關專門用于數字視頻及攝像機信號傳輸。這些開關具有較寬頻帶，支持高達840Mbps的數據速率。MAX9132有三個輸入口和兩個輸出口，MAX9134有三個輸入口和四個輸出口，MAX9135有四個輸入口和三個輸出口。數字視頻信號或攝像機信號可以通過開關從一路輸入傳輸到一個或多個輸出端口。
MAX9132/MAX9134/MAX9135開關切換可通過I²C接口或本地互聯網絡(LIN)串口設置。此外，MAX9134/MAX9135還提供設置開關切換的引腳。這些引腳用來設定I²C模式的初始條件。為了生成更多的輸入或輸出端口，可以將這些開關并聯或串聯使用。
MAX9132/MAX9134/MAX9135采用3.3V工作電壓，工作在-40°C至+105°C溫度范圍。MAX9134/MAX9135采用32引腳(5mm x 5mm) TQFP封裝，MAX9132采用20引腳(6.5mm x 4.4mm) TSSOP封裝。輸入/輸出引腳在ISO氣隙放電模式下具有高達±25kV的ESD保護，在IEC氣隙放電模式下具有±15kV ESD保護，在ESD接觸放電模工下具有±10kV保護。其它引腳均具有高達±3kV的人體模式ESD保護。
關鍵特性
每端口支持高達840Mbps數據速率
未使能端口處于高阻態，便于端口擴展
LVDS輸出帶有可編程預加重
LVDS輸入提供共模偏壓
開關切換的設置有三種可選方案：
I²C接口
LIN接口
可編程引腳(MAX9134/MAX9135)
±25kV ESD保護
+3.3V電源電壓
-40°C至+105°C工作溫度范圍
