對于機柜頂端（ToR）的應用

　　交換機使用SFP+光纖模塊在一個高效的1U規格機柜中提供高端口密度的萬兆以太網。出于相同的原因，服務器和網絡存儲廠商在他們的設備上使用萬兆SFP+網絡適配器。DAC簡化了機架和終端的布線。服務器和網絡存儲設備可以直接連接到ToR交換機，避免對中間跳線面板的需求。DAC足夠靈活能夠在機架中進行垂直的布線管理。在機架外的唯一布線是ToR交換機上聯到匯聚層的連接，使移動機架變得更輕松。

　　萬兆以太網和鏈路聚合提供網絡的冗余性和靈活性

　　端口匯聚或鏈路聚合不是新的技術。之前的IEEE標準定義了聚合多個以太網端口到一個邏輯鏈路的方法，以提高整體的連接速率和可用性。

　　IEEE的鏈路聚合控制協議（LACP）標準定義了捆綁多個物理端口到一個邏輯通道上的方法。現今，大多數的萬兆以太網服務器和網絡存儲設備有多個端口和支持Active-Active LACP端口組。然而，對服務器來說主要關注的是冗余，而且LACP標準只是定義了Active-Active服務器組到相同的交換機，如果交換機非正常工作了就創建了單個故障點。出于這個原因，服務器連接通常配置為故障切換模式。在故障切換模式下，活躍的鏈接到第一臺交換機，冗余的鏈接到第二胎交換機直到第一條鏈接故障時被激活。

　　復雜、昂貴和專有技術確實在多***立運行的不同交換機之間提供了LACP組。然而，從部署的角度來看，更容易通過堆疊型交換機使鏈路聚合跨越整個堆疊組來實現一個分布式的LACP解決方案。在這種配置下，堆疊組好像一臺邏輯上的交換那樣工作并實現無縫的鏈路聚合。

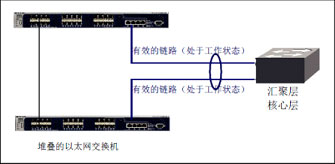

　　分布式LACP部署

　　什么是“機柜頂端”交換機

　　一臺機柜頂端（ToR）交換機是一臺具有少量端口并位于數據中心或服務提供商代管設備的19寸機架的頂端或中間。一臺ToR交換機提供一個簡單的、低成本的方式來輕松地添加更多的網絡容量。ToR交換機連接多個服務器和其他的網絡組件（如存儲）到一個機架上。大大簡化了添加更多的服務器和存儲容量到網絡的難度，避免了使用復雜的跳線面板和來自于每臺服務器或每臺存儲設備的布線。

　　萬兆以太網和機柜頂端的最佳實踐

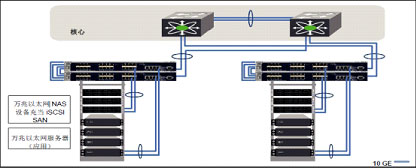

　　圖3顯示了一個可堆疊的萬兆以太網ToR交換機的解決方案，為服務器和網絡存儲提供劃算的SAN連接。LACP功能除了為服務器和存儲提供更好的性能以外，還提供更好的可用性和冗余性。由于服務器虛擬化，Active-Active服務器組可以分布在兩個堆疊的交換機之間，當服務器組連接到相同的邏輯交換機時確保了服務器的物理冗余。如果一條鏈路故障，LACP還提供故障切換的保護。同時，iSCSI流量負載均衡確保更大的傳輸吞吐量和更低的網絡延遲。

　　兩個機柜，每個機柜放置萬兆以太網服務器、存儲和交換機

　　萬兆以太網和分布層的最佳實踐

　　千兆以太網到桌面需要一個高帶寬、高效的和靈活的解決方案。圖4顯示了具有萬兆上行鏈路的千兆接入交換機和可堆疊的萬兆匯聚交換機。作為機柜頂端（ToR）的最佳實踐，LACP active-active組被分布在四臺堆疊交換機之間，提供卓越的靈活性和可用性，同時提供到相同邏輯交換機的連接。在接入層，接入交換機堆疊成一臺虛擬的邏輯交換機，簡化了配置和管理的開銷。網絡負載均衡確保了流量被動態地分布在物理鏈路上。最后，為了鏈路的冗余，LACP故障切換保護比使用生成樹協議更高效。當主鏈路處于工作狀態時，生成樹的備用鏈路是不工作的。故障切換保護比使用生成樹協議更高效。當主鏈路處于工作狀態時，生成樹的備用鏈路是不工作的。然而LACP的所有鏈路在同一時刻都是處于工作狀態的，從而提供了更好的聚合帶寬和無縫的冗余。

　　支持堆疊和分布式的萬兆以太網鏈路聚合的智能接入層

　　萬兆以太網和NETGEAR解決方案：可靠、具有性?xún)r(jià)比和方便易用

　　NETGEAR ProSafe全網管交換是關注成本的企業在部署支持機柜頂端（Top-of-Rack）和融合的網絡應用的萬兆以太網時的理想選擇。NETGER全網管交換機降低了管理和維護的成本，使IT人員更多地關注在其他的關鍵業務上。同時，也幫助正在成長的公司實現日益增長的帶寬需求、新的應用需求和一個快節奏的商業環境的需求。

　　更可靠

　　NETGEAR全網管交換機設計的初衷就是設備的可靠性，并且一直穩定地運行。每臺設備都由高檔的原件組成并且在交付使用之前經過嚴格的測試。

　　更具性?xún)r(jià)比

　　NETGEAR全網管交換機支持一系列的功能，包括組播、虛擬化和高級的安全特性，而且極具性?xún)r(jià)比。任何企業，無論規模的大小或應用的多少，都可以在NETGEAR萬兆交換產品線中找到合適的解決方案。

　　方便易用

　　NETGEAR全網管交換機可以通過直觀的和具有全面功能的Web圖形化界面、CLI命令行接口或SNMP網管協議進行管理。2010年P(guān)almer Benchmark的一項研究發現NETGEAR的用戶相對于Cisco的用戶有更少配置方面的問題。易于部署和簡單的堆疊——NETGEAR全網管交換機以簡單為起見來設計。

　　------------------------------------------------------------------------
