2 I2C SLAVE 模式控制器的設計與實現

　　2.1 I2C SLAVE 控制器的接口實現

　　I2C SLAVE 控制器的接口部分主要包括，信號異步時鐘域的轉換。輸入濾波器，用來抑制毛刺。及SDA 線的雙向轉換。由于SDA 的PIN 是雙向的，所以一定要分配在FPGA 的IO BLOCK塊中，只有IO BLOCK 中有雙向的硬件結構。因?yàn)镾DA 和SCL信號的相位相對于FPGA 邏輯的系統時鐘的相位關系是不確定的。所以一定要進行異步時鐘域的轉換，以防止輸入的寄存器出現亞穩態，它會使邏輯處在某個不確定的狀態。此外FPGA的系統時鐘頻率比較高，對輸入的毛刺比較敏感，故輸入端要加入濾波器。接口部分的框圖如圖3.

　　異步時鐘域的轉換，采用兩級寄存器的結構。輸入濾波器采用5 級寄存器的結構。當采樣到連續5 個高電平時，輸出才為高電平，否則為低電平。接口部分的寄存器全都用FPGA 的系統時鐘驅動。

　　2.2 I2C SLAVE 控制邏輯的實現

　　I2C SLAVE 控制邏輯狀態機是整個模塊的核心，所有I2C 總線相應的控制都由其完成。狀態機有四個狀態：IDLE，START，SAMPLE 和STOP 組成。Verilog 的定義如下：

　　`define IDLE 2‘b00

　　`define START 2’b01

　　`define STOP 2‘b10

　　`define SAMPLE 2’b11

　　下面介紹各個狀態的功能。當I2C 總線無任何操作時控制器在IDLE 狀態下，并保持。當接口邏輯判斷到START 條件時，控制器跳轉到START 狀態下，并做好接受第一個字節的準備，包括初始化bit計數器。接著開始接受第一個字節包含7bit的地址和1bit 的讀寫狀態位。當采集完第一個字節后，控制器跳到SAMPLE 狀態下，開始執行數據字節的接受或發送。是接受或發送的狀態由前一字節的最后1bit 的讀寫狀態位決定。

　　當讀寫狀態位為高時，表示I2C 總線的讀操作，F(xiàn)PGA 邏輯發送數據。讀寫狀態位為低時，表示I2C 總線的寫讀操作，F(xiàn)PGA邏輯接受數據。接著FPGA 邏輯發出一個ACK 信號后，表示可以進行讀寫操作。那么就進入到SAMPLE 狀態下，正常讀或?qū)懸粋€(gè)字節（也可以連續的讀寫多個字節，對此沒有限制）。在完成8bit 數據讀寫后，I2C 的主器件會發出一個STOP 條件操作。fpga 邏輯收到后，就跳轉到STOP 狀態，并在幾個時鐘周期后，自動跳轉到IDLE 狀態下。從而完成一個完整的I2C 總線的讀或?qū)懖僮鳌?/p>

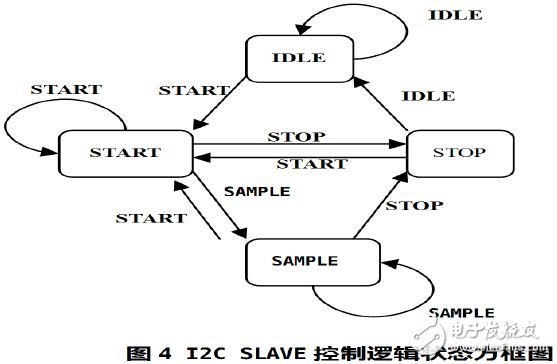

　　當然也包括一些異常處理，以防止?fàn)顟B(tài)機處在一個不確定的狀態下。在SAMPLE 狀態下如果遇到意外的START 條件時，即上次的總線操作沒有完成就開始了下次的操作，則控制狀態機會跳轉到START 狀態下，而開始接受這次新的總線操作，而上次的操作為無效。由如在SAMPLE 狀態下，但是又收到一個START 條件。還有如在STOP 狀態收到一個START 條件，處理也和上面一樣。下圖4 介紹了I2C SLAVE 控制邏輯狀態機的狀態跳轉圖。

　　如上圖所示，在 SAMPLE 狀態下，可以連續的讀寫數據，而地址是在讀寫完一個字節后由FPGA 邏輯自動加1 的。這樣做使得I2C 總線的一次操作就可以連續對多個字節讀或?qū)?。提高的總線的使用效率。

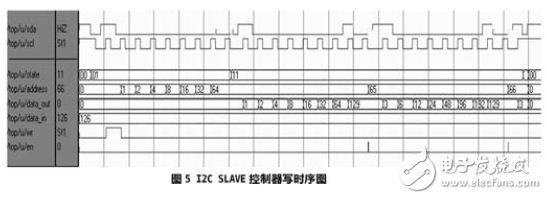

　　以下是在modelsim6.0 下進行的行為級仿真的時序圖。

　　由自行編制的I2C 總線主器件BFM 驅動進行測試。圖5 I2CSLAVE 控制器寫時序圖。

　　3 結論

　　本方案通過介紹SLAVE 模式的特點，給出設計的原理框圖和modelsim 下的行為仿真時序圖。在Altera 的Cyclone II 系列中用Quartus II 12.0生成的模塊時鐘頻率可達到180MHz，占用的資源Totalcombinational functions 為83 個，Total registers 為41 個。而在實際應用中達100MHz 左右。證實了本方案操作簡便，效果不錯。
