2015年國內的智能手機行業不再瘋狂堆料了,因為今年大家都沒什么處理器好選,手機屏幕尺寸及分辨率也止步不前,主流的還是1080p。今年的中高端手機硬件上最大的亮點是快充,其次就是接口變化,越來越多的廠商選擇了USB Type-C接口,甚至連蘋果這樣不走尋常路的公司也開始采納這種接口,mirco-USB接口一統天下的局面被打破,那么USB Type-C接口到底有什么好?
提到USB Type-C接口(以下簡稱為USB-C),大家第一個能想到的是USB-C接口能正反插,用起來很舒服。了解更多的可能還支持USB-C接口速度更快,達到5Gbps或者10Gbps,還有人可能知道USB-C具備100W的供電能力,看過我們新聞的讀者還會知道Intel的雷電3接口用的也是USB- C接口,不僅速度達到了40Gbps,還能傳輸視頻,支持雙路4K輸出。這么一來,USB-C接口簡直逆天了有木有,各種全能,真的是超越所有接口的存在。
USB-C的那些誤區:其實它只是個物理結構規范,跟速度、供電沒關系
其實上面說到的USB-C接口的各種優勢有很多誤區,某些方面說的沒錯,USB-C接口確實可以做到這些,但USB-C接口自身只是定義了一種全新的物理結構,不論USB 3.0還是USB 3.1或者目前的USB 2.0,它們都可以做USB-C接口。
至于100W供電,那是USB Power Delivery規范的功勞,而100W輸出需要的是20V/5A,USB-C的電壓依然是5V,現在還實現不了100W輸出。
還有視頻輸出,那些功能更屬于高級附加值,不光要看USB-C接口,還得看DP、HDMI等規范以及廠商的支持。
USB-C:一口御重口,萬口要歸一

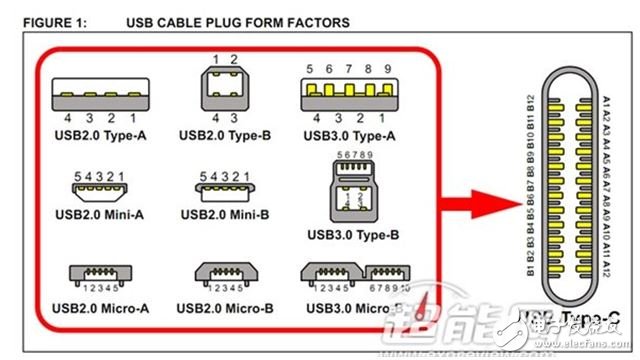

為什么要做USB-C接口?我們可以檢視下現在的USB接口到底怎么了——USB是通用串行總線接口,通用這個詞確實做到了,目前我們使用的外設中就屬 USB設備最多最方便,但是隨著USB接口更新換代,為了滿足不同市場應用,USB接口也衍生出了Type-A、Type-B接口,這兩種接口還有標準型、Mirco(硬盤底座很多是micro-B接口)及mini(智能手機、平板用的最多)這樣的子分類,更坑爹的是USB 2.0及USB 3.0的mini、Mirco接口根本不通用。現在已經是USB 3.1時代了,如果再繼續這樣的態勢,估計又要弄出新的接口了,這可愧對通用接口之名了。
USB接口雖然是通用接口,但衍生版本越來越多,已經不方便了
這種情況下,USB官方組織USB-IF覺得不行了,再這么折騰下去全都亂了,他們要不忘初心(大誤),于是就打造了USB-C這種接口,該接口被定義為新一代USB接口規范,而且要適應智能手機、平板、筆記本等移動設備。
USB- C接口是面向未來的,還要適應多種接口協議,所以它總計有24個針腳,而USB 3.0接口通常是9到11個,USB 2.0只有4個針腳。不過別擔心,針腳的增多并沒有導致USB-C接口體積變大,實際上它還縮小了體積(相對標準口來說),滿足了移動設備的需求。
我們可以把USB-C接口當作一個“籃子”,USB-IF重新定義的這個籃子很巧妙,大媽們(USB 2.0)可以帶著它去市場買菜當菜籃子用,妹子們(USB 3.1)也能拿著它逛街當時尚品用,而且它還有各種優勢可供挖掘。
當然,USBC-C雖有萬般好,但也不是沒缺點——如果下面說的這些算是缺點的話。首先是USB-C不兼容其他A、B接口,第二它看起來體積小巧,但 USB-C接口的長寬分別是8.6x2.4mm,USB 2.0 mini-B接口是6.8x3.0mm,mirco-B接口是6.85x1.80mm,因此它實際上更大了一點。
上述“缺點”相比USB-C接口的優勢來說實在微不足道了,我們更應該關注USB-C接口帶來的優勢。
USB-C接口優點之一:正反可插
用戶USB接口的玩家100%都遇到過“正面插不對、反面插也不對、正面再插就對了”的情況,我覺得僅此一點USB-C就足以取代其他USB接口了,因為USB-C是正反面都能插,說的專業點就是接口沒有方向性。
我敢說你用USB接口一定遇到過這個問題了
果粉比安卓用戶自豪的地方也有這個因素,因為蘋果iPhone手機很早就有這樣的設計了,iPhone 5開始的Lightning接口就可以隨便插,不需要像安卓手機那樣需要認清正反面(更糟糕的是不同廠商的mini USB接口設計也不同,值得吐槽小米的就是他們的手機還把USB接口做的上下看起來一樣寬,更不好辨別了),用起來舒服多了。
USB-C接口優點之二:供電更強

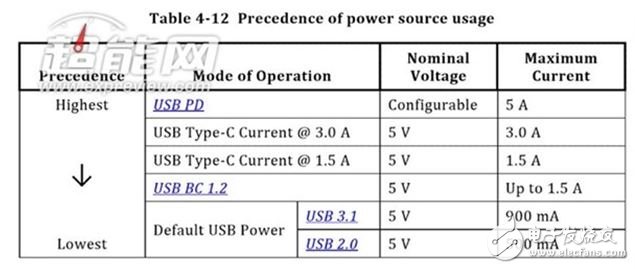

雖然前面說了100W的USB供電跟USB-C接口不是一回事,但USB-C接口的供電能力也確實強化了,我們知道USB 2.0的供電電流是0.5A,USB 3.0達到了0.9A,USB 3.1這方面沒變化,但USB-C接口的電流有不僅有1.5A還有3A可選(標準線纜),接口可承載的電流實際上是5A,這么算起來理論上其供電能力最高可達25W,這已經比很多QC 2.0快充都要高了。
當然了,實際上廠商能做到多大的供電能力并不一定是這樣,如果能100%實現PD 2.0規范,那么USB-C+USB PD 2.0規范下也真的能做到100W供電輸出,這時候別說充電了,帶一般的筆記本都沒什么問題,蘋果的NMB筆記本就只用了一個USB-C接口搞定。
此外,USB-C接口還支持雙向供電,它既可以接受充電器供電,也能當作充電器對外輸出電流,Google的親兒子Nexus 5X/6P手機就有了這樣的功能。不過雙向充電這個功能是USB-C可以做到的,但不是說只有USB-C能做到,此前華為的Mate 7等沒用USB-C接口的手機也能做到這樣的功能,可以對外充電。
USB-C接口優點之三:速度更快
我們還是不得不回到傳輸速度上來,雖然USB-C接口最低要求是USB 2.0速度即可,但這么好的接口只用USB 2.0顯然是浪費的,它完全可以做到USB 3.0甚至USB 3.1速度標準,這個就得看廠商的選擇了。
蘋果在NMB筆記本上用上了USB 3.01 Gen1標準的速度,其實就是5Gbps的USB 3.0速度。手機中,目前聯想神奇工場的Zuk Z1是第一個支持USB 3.0速度的USB-C接口手機,其他廠商包括Google的Nexus 5X/6P都還是USB 2.0速度的。
話說回來,智能手機所用的閃存雖然內部速度比較高,但連接電腦的速度并不怎么樣,大部分手機連好點的U盤都跑不過,所以對USB 3.0的需求并不高,而且USB 3.0對手機信號有干擾,三星在Note 3上就用過USB 3.0,結果默認是不開啟的,后來的手機直接取消了USB 3.0支持。
USB-C接口優點之四:能傳視頻
USB-C接口一出生就是萬般寵愛于一身,不僅在自家兄弟中最受矚目,其他行業也看中了USB-C接口的發展潛力,紛紛給USB-C做媒擴展它的功能。視頻電子標準組織VESA就聯合USB-IF推出了 “DisplayPort over USB-C”計劃,這就讓USB-C接口具備了DP視頻傳輸功能,以后發展好了,估計能把DP接口及DP線都給取代了。
這里 以連接器龍頭 富士康為例,具體列出 Type-C連接器的主要參數
富士康連接器主要參數
如果想要全面了解細節參數,可以從下面鏈接獲取規格書和樣品測試
Foxcoon Type-C 連接器 資料獲取
UT12113-11601-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT00411-10002-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866126.html
報 ? ?? ?價:http://www.hqchip.com/UT12113-11601-7H.html
UT00311-10002-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT00311-10002-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866127.html
報 ? ?? ?價:http://www.hqchip.com/UT00311-10002-7H.html
UT00313-10002-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT00313-10002-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866128.html
UT00413-10002-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT00413-10002-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866129.html
UT12123-1A501-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT12123-1A501-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866130.html
UT11123-1A502-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT11123-1A502-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866131.html
UT11123-1070L-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT11123-1070L-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866132.html
UT11113-11602-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT11113-11602-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866133.html
UT00411-10002-7H
規格書下載:http://pdf.elecfans.com/Foxconn/UT00411-10002-7H.html
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866134.html
CUED004F-N22-0F
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866135.html
CUDT01K-HB000-DH
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866136.html
CUED004F-N08-0F
樣品 ?申請:http://www.hqchip.com/gongsi/sample_1390_866137.html
?
USB-C接口還可以用作DP視頻輸出

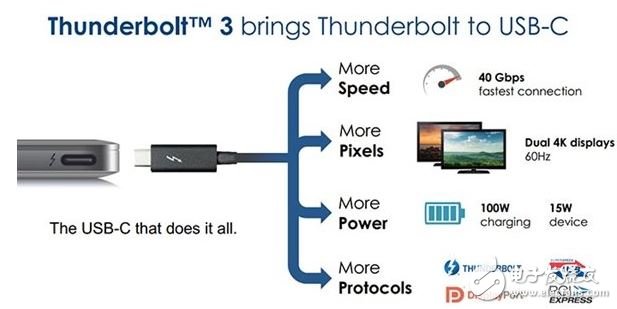

在這方面走的比較快的是Intel的雷電3(Thunderbolt 3),今年6月份Intel發布雷電3標準時,除了速度提升到40Gbps之外,另一個明顯變化就是用USB-C接口取代了以往的mini DP接口,甚至可以支持雙4K輸出,性能強的不要不要的。
蘋果的NMB筆記本所用的USB-C接口現在也具備了DP輸出能力,支持原生DP 1.2輸出,通過轉接器還可以實現VGA、HDMI輸出。
隨著其他規范的擴展,USB-C接口具備的功能可能還會更多,能做到上述四點就已經夠強大了。2015年支持USB-C接口的主板越來越多,筆記本也在蘋果NMB上破冰,智能手機及平板中USB-C接口也開始嶄露頭角,我們來看下有哪些手機及平板用了這種接口。
目前已上市的USB-C接口手機、平板盤點
USB-C接口的平板:
如果沒記錯的話,諾基亞品牌、富士康操刀的N1平板是首款使用USB-C接口的平板,只不過這款平板在市場上存在感太弱了。今年下半年來戴爾的Venue 8、Venue 10 Pro平板以及惠普的Pavilion x2 10平板也先后用上了USB-C接口。
USB-C接口的手機:
手機上使用USB-C接口的動力比平板還足,特別是中國市場上。國內首款USB-C安卓手機實際上是由樂視這個智能手機新軍推出的,之后分別有一加手機2、神奇工場Zuk Z1、小米手機4c、谷歌Nexus 5X/6P、微軟Lumix 950/950 XL等用上了USB-C接口,其中只有Zuk Z1是宣稱支持USB 3.0速度的,其他都還是USB 2.0。此外Googge的Neuxs 5PX/6P還可以支持雙向充電,其他的暫時還沒有跟進。
還是以富士康type-c連接器為例,講講 在選擇連接器時 要關注哪些重要因素,
首先是材質的對比

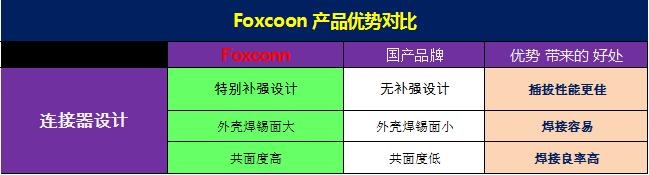

其次是設計的對比

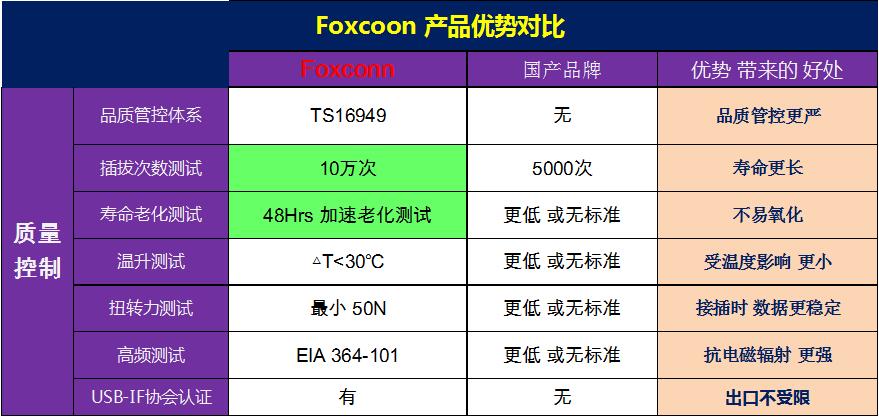

最后是質量控制的對比
?
一加2也支持了USB-C接口
總的來說,USB-C接口是大勢所趨,這不僅是針對智能手機來說的,包括PC、筆記本、平板以及物聯網設備都有可能全面升級到USB-C接口,但那是以后的事,就目前來看上USB-C接口的手機除了發揮正反插的方便之外,在充電、高速傳輸等方面并沒有什么動作,不論他們吹的多么好,現在升級USB-C接口只能是象征意義大于實際意義,而且因為數據線不通用,有時候甚至麻煩多于方便,這個問題在USB-C接口大規模普及之前可能都是個麻煩。
