      LVDS實現3G基站的高速信號傳送

      2017-04-06 | doc | 0.05 MB | 次下載 | 免費

      資料介紹

      　　基站應用中的LVDS基礎知識

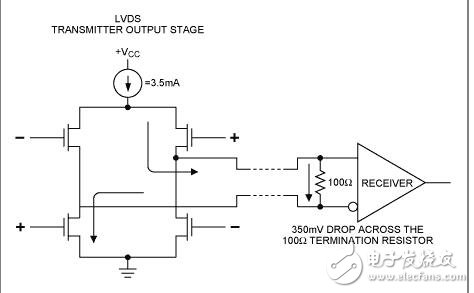

      　　LVDS是物理層數據接口標準，由TIA/EIA-644和IEEE? 1596.3標準定義，主要為在平衡阻抗可控的100Ω介質上實現高速、低功耗、低噪聲點對點通信而設計。與其它差分信號標準類似，LVDS由于消除了磁場，因而比單端信號輻射的噪聲要低得多。同時外來噪聲作為共模信號耦合到兩根線上（即兩根線上的噪聲電平相同），因此它的抗噪聲能力比單端信號要強得多。另外，LVDS驅動器的輸出采用電流驅動方式（圖1），與其它差分信號標準中的電壓驅動相比，可減少地線回流，消除了穿通電流。降低電壓擺幅（只有±350mV，而正射極耦合邏輯（PECL）為±800mV，RS-422為±2V）使LVDS能夠達到與PECL （》 800Mbps）等同的數據速率，而功耗只有PECL的十分之一。LVDS的高速、低功耗和低噪聲特性使其成為3G基站信號傳送的理想標準。

      LVDS實現3G基站的高速信號傳送
