發視頻資料介紹

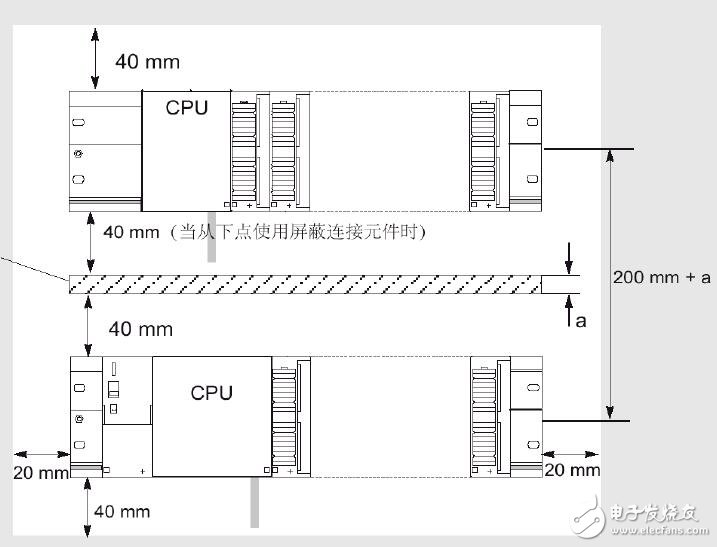

通常一套S7-300 PLC 系統有一個主機架，安裝有CPU 的機架稱為主機架。當主機架上的l/O 模塊（最多8 塊）上的點數不能滿足控制要求時，可通過增加擴展機架的方式擴大系統規模，S7-300 最多可增加3 個擴展機架，每個擴展機架最多可安裝8 個I/O 模塊，裝在4 到11槽，3 個擴展機架最多安裝24 個1/O模塊。在使用擴展機架時，需要配置機架（Rack），電源模塊（PS），接［ 1模塊（IM），連接電纜，以及S7-300 模塊（ I/O 信號模塊、通訊模塊、功能模塊等）。S7-300 的安裝機架是一種導軌，S7-300 的模板可安裝在導軌上，既可以水平安裝，也可以垂直安裝，使用的工作環境溫度不同。
