使用模擬輸出設備的低成本環境光傳感器（ALS）解決方案

　　環境光傳感器（ALS）產品正迅速成為電子產品和系統中提高電源管理和顯示質量的最有效的解決方案之一。通過使用環境光傳感器（ALS）反饋的自動亮度控制，可以顯著延長手機、筆記本電腦、掌上電腦和數碼相機的電池壽命。例如，最近的一項研究表明，在筆記本電腦中，顯示背光占電池總排放量的三分之一。它也成為可能實現一個更舒適的顯示質量與人類的眼睛的光傳感方法。汽車應用、室內照明和先進的色彩傳感是ALS的其他應用領域之一，這些領域已經在提高我們的日常生活，而我們卻沒有意識到這一點。

　　本文將研究模擬輸出ALS設備和許多可能的方式來連接這些產品，以實現一個良好的途徑，以微控制器為基礎的數字域，為全系統的性能和功能。

　　Avago地址的低成本設計方案的apds-9002 ALS。例界面（圖1）這種ALS使用低成本無源RC元件，轉換的apds-9002輸出電流到電壓（Vout）和低成本/低功耗模數轉換器（ADC）或微控制器（μC）與主板上的ADC采樣輸出。輸出電壓與照射在ALS的光傳感器上的環境光源強度成正比。從ALS的模擬電流輸出轉換為VOUT，因為它通過負載電阻RL到地面。電容C是可選的熒光光源，主要由交流紋波/噪聲組成，頻率大約在100到120赫茲之間。與C并聯的RL作為一個低通濾波器來繞過紋波/噪聲。

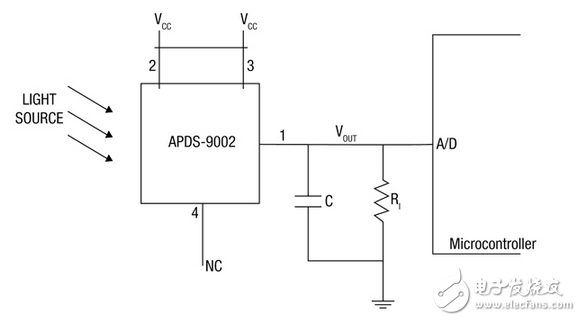

　　Figure 1： Low-cost application example using Avago’s APDS-9002 ALS into an ADC or microcontroller with on-board ADC. （Courtesy of Avago）。
