目前常用的激光測距方法主要有：

　　1、 脈沖測距法：利用脈沖激光器發射單次激光脈沖或激光脈沖串，測量激光脈沖到達目標并由目標返回到接收器的往返時間，由此運算目標距離。此方法誤差較大，適用于遠距離測量。

　　2、 干涉測距法：利用光的干涉原理，通過測量激光發射與接收這間的干涉條紋來測量距離。此方法精度非常高，但只能測量相對距離，不能測量絕對距離。

　　3、 相位式測距法：采用連續調制的激光光束照射實測目標，通過測量光束往返中產生的相位變化，換算出目標的距離。此方法在采用合作目標反射器，多把尺的情況下，可實現高精度的遠距離測量。

　　系統結構

　　EFM32是由挪威Energymicro公司采用ARM Cortex-M3內核設計而來的高性能低功耗32位微控制器。它具有突出的低功耗特性，適用于“三表”（電表、水/熱表、氣表）、工業控制、警報安全系統、健康與運動應用系統、手持式醫療設備以及智能家居控制等領域。

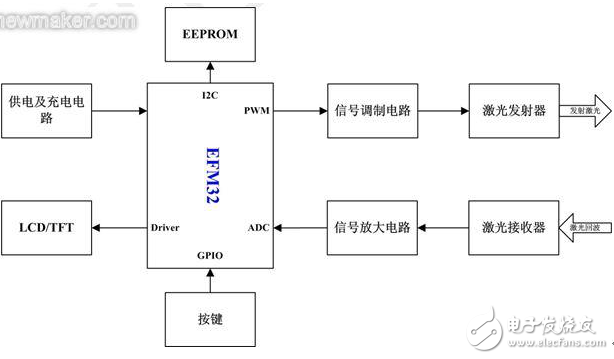

　　圖1是手持式激光測距儀的結構框圖，包括供電及充電，激光發射電路，激光接收電路，存儲芯片，顯示模塊，主處理器，控制按鍵。

　　圖 1 手持式激光測距儀結構框圖

　　· 供電及充電

　　手持式激光測距儀為電池供電，帶充電電路，EFM32的工作電壓為1.8~3.8V，工作電壓范圍比較寬。

　　· 激光發射電路

　　通過PWM產生不同頻率的調制信號，實現多測尺測量。將調制的正弦信號通過激光發射器發射向待測目標。

　　· 激光接收電路

　　將接收信號通過高速運放進行放大，由ADC進行采樣確定波形相位。

　　· 存儲IC

　　將測量結果保存。

　　· 顯示模塊

　　通過LCD或TFT顯示測量結果及查尋之前測量結果或顯示其他功能。

　　· 主控制器

　　根據測距儀功能不同可選擇不同型號的EFM32作為主控MCU。EFM32具有良好的兼容性，同編號芯片引腳為pin-pin兼容。在低端應用中可選擇EFM32TG系列作為主控，其flash和RAM資源為8～32KB和2～4KB；在高端產品中可選擇EFM32LG系列，其與EFM32TG系列 pin-pin兼容，flash和RAM資源為32～128KB和8～16KB，帶有TFT驅動及USB。

　　· 控制按鍵

　　根據產品使用領域定義不同功能。

　　方案優勢

　　相對于傳統的8位、16位單片機實現的手持式激光測距儀，基于EFM32實現的本方案具有以下優勢：

　　· 超低功耗

　　EFM32是全球最低功耗的32位微控制器，RTC、DMA可運行的EM2模式下，功耗電流僅為900nA，不運行RTC的模式下可低至600nA，而在不保存RAM數據時更是只有20nA。由于手持式激光測距儀為電池供電，對功耗有一定的要求，因此EFM32的低功耗具有明顯的優勢。

　　· 集成度高，性能高

　　EFM32是Cortex-M3內核，內核的指令效率以及代碼密度比傳統的8位單片機高，尤其是在算法處理方面具有比較大的優勢，這在計算相位差上有明顯的優勢。片上帶有1M采樣速率的12位ADC，配合PRS及DMA可以實現精準定時的采樣和數據存儲，更精確的得到返回波形的相位，使MCU具有更快的處理及響應外部事件的能力，更適合本應用方案。除此外，EFM32片上集成高達8X36 的LCD驅動器，甚至支持16位RGB接口的TFT屏驅動，豐富的集成外設為不同的系統應用提供多樣性的選擇。

　　· 擴展性良好

　　EFM32的TG、G、GG系列之間具有良好的兼容性，同型號不同系列的芯片是pin-pin兼容，保證用戶在統一的硬件平臺上，可進行不同功能需求的裁剪。Flash資源從最低的4KB~1024KB，RAM資源從2KB~128KB。
