引言
　　對環境條件要求高的場合，需要精密地測量相對濕度與溫度，尤其是實驗室中很多實驗數據需要與溫濕度一一對應。然而，監測環境一般是幾十到上百平方米的范圍，僅監測一點的溫濕度是不夠的，需要分布多個傳感器節點，將各個節點的傳感結果平均值作為環境參數。通常的方法是構建RS485分布式現場總線，每個傳感器節點都需要單片機和通信器件，成本較高。
　　DHT22數字溫濕度傳感器是一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術，確保產品具有極高的可靠性與卓越的長期穩定性。每個DHT22傳感器都在極為精確的濕度校驗室中進行校準。濕度測量范圍為0～100％RH，精度為±2％RH；溫度測量范圍為-40～125℃，精度為±0.5℃。單線制串行接口，使系統集成變得簡易快捷。DHT22具有體積小、功耗低、超快響應、抗干擾能力強、性價比高等特點，信號傳輸距離可達20 m以上，適合于分布式應用。
　　但是，DHT22的單總線不支持尋址，也就是說單總線僅能掛接單個DHT22傳感器。若每個傳感器都單獨布線，勢必造成浪費。因此，合理的傳感器接口方式是設計的關鍵。本文采用4個DHT22單總線智能溫濕度傳感器實現分布式溫濕度監測系統的設計。
　　1監測系統結構及接口設計

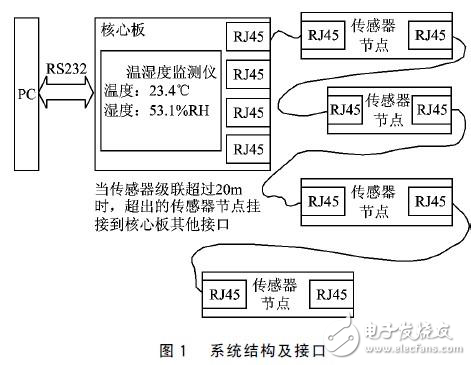

　　系統結構及接口如圖1所示。4個DHT22傳感器需要4根數據線，加上電源和地線共6根線。系統采用雙絞線作為分布式連接線路，RJ45作為接口器件。核心板設計了4個RJ45接口，4個傳感器可分別接入4個接口。核心板的4個RJ45接口內部連接一致，當布線不超過20 m時，傳感器可采用咬尾式接口方式（即僅接入核心板的1個接口），當超過20 m時單獨布線，大幅節約了布線成本，降低了布線難度。
　　
　　也就是說，每個傳感器節點的內部結構需要具備兩個功能：①每個傳感器節點具有兩個直通連接的RJ45接口，以實現咬尾式連接；②每個傳感器節點能夠設定通信線路，因為每個傳感器獨享1根線路。
