電感傳感是一項非接觸傳感技術，不僅可用來測量位置、運動以及目標物的成分，而且還可用來檢測彈簧的壓縮、擴張與扭曲度。LDC1000 是 TI 推出的業界首顆電感數字轉換器，其能夠完成對 LC 網絡電感和阻抗的測量，從而實現電感傳感技術。在設計電感傳感系統時，除了要考慮相關的電路設計，更重要的是要考慮系統需求并設計相應的線圈。本文簡要介紹 LDC1000 的工作原理，重點討論各種線圈的設計要點，并給出應用示例。

　2.LDC1000 工作原理簡介

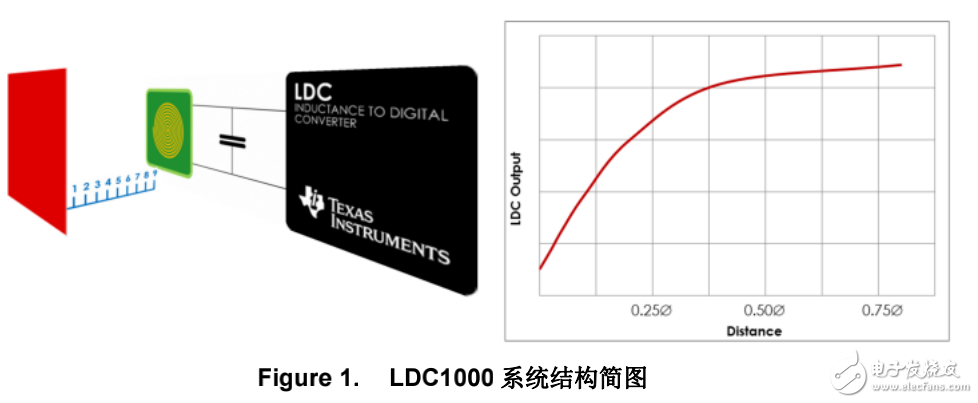

　　LDC1000 是單片集成電感傳感芯片，只需外接電感和諧振電容即可工作，其典型工作結構圖如 Figure 1 所示：

　　當 LDC1000 工作時，其輸出引腳向外置電感輸出高頻激勵信號，在電感附近會產生一個高頻磁場，此時當有金屬物接近時，高頻磁場就會在金屬物內部產生渦流效應，這種渦流電流會產生一個新的磁場進而影響原來的磁場，從而改變了原來 LC 網絡的電感值和阻抗，不同的接近距離，不同的金屬類型，不同的金屬尺寸都會產生不同大小的影響，從而通過電感和阻抗的改變，可以實現距離，金屬類型，尺寸大小等測量；而通過系統的設計，可以把測量的物理量擴展到距離、角度、位移、開關、力、形變、振動等等各種物理量，因此 LDC1000 的應用非常廣泛。
