逆變電源一般采用瞬時反饋控制技術來提高逆變電源的動態響應速度，減少輸出電壓的諧波含量，改善輸出電壓波形的質量。常見的逆變電源控制技術，有重復控制、諧波補償控制、無差拍控制、電壓瞬時值控制和帶電流內環的電壓瞬時值控制等類型。其中，帶電流內環電壓瞬時值環路的雙環控制方法因實現簡單，系統動態性能優越和對負載的適應性強等優點，而逐漸成為高性能逆變電源的發展方向之一。但傳統控制方法是基于逆變電源直流側輸入電壓為無脈動直流電壓的假定，而實際逆變電源，存在因電網電壓波動或負載突變而導致直流側電壓波動的現象。直流輸入電壓波動會引起逆變器開環增益波動，進而影響輸出電壓質量。在傳統雙環控制的基礎上，增加輸出電壓有效值反饋環的三環控制策略，在一定程度上消除了直流輸入電壓波動導致的輸出電壓穩態誤差，但有效值環對輸出電壓變化的響應速度較慢，控制過程復雜。
2 逆變電源系統建模

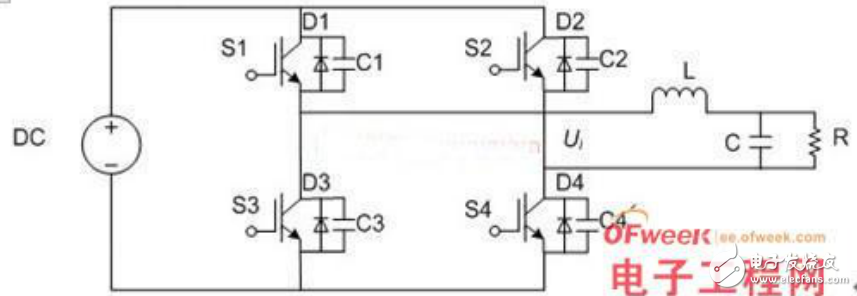

單相全橋逆變電源的主電路結構如圖 1 所示，直流輸入電壓 Ud 經逆變橋后得到脈沖輸出電壓 Ui，再經 LC 濾波后得到正弦輸出電壓 Uo。
