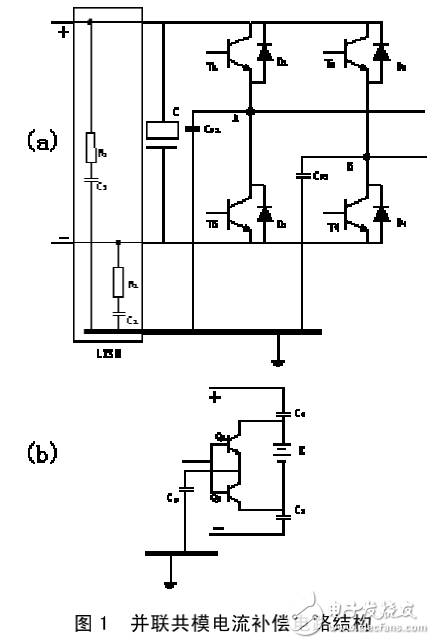

在電力電子變換器中，開關器件的高速開關，產生了巨大的 dv/dt，di/dt，形成了嚴重的電磁干擾問題。傳統的共模電流抑制技術主要依賴共模電感、電容等儲能元件構成無源濾波器，然而濾波器的體積、重量問題比較突出，而且無源濾波器很難擺脫高頻寄生參數的困擾，因而高頻濾波效果普遍不佳。有源共模補償方式的提出，能較好的解決這一問題。針對并聯型有源共模電流補償方式，本文重點分析了補償信號與實際共模電流信號出現幅值、相位、頻率誤差時，對補償效果的影響，并提出了一種基于共模電流能量的共模噪聲評價方法，為實現共模電流的閉環補償提供理論指導。
為了有效的降低了電力電子裝置的體積與重量，提高輸出波形的質量，IGBT 等高速功率開關器件的開關頻率不斷提高。然而，這些開關器件在開關過程中，會產生巨大的 dv/dt，di/dt，形成了嚴重的電磁干擾，其頻率從十幾 KHz，到幾十 MHz，嚴重超出了 EMC 標準的要求。由于變換器輸入端一般都有較大的 LC 濾波器，所以差模 EMI 在總 EMI 中并不占主導地位。共模電流由于其頻率高，流通路徑復雜，在總的 EMI 中通常占據主導地位。此外，共模電流所流經的回路面積遠比差模大，因此共模電流同時還是高頻輻射干擾的主要原因。所以共模EMI 成為開關變換器 EMI 治理的主要對象。
