光柵的結構及工作原理
1. 光柵結構

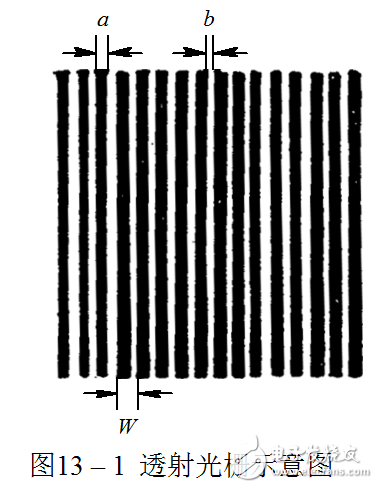

在鍍膜玻璃上均勻刻制許多有明暗相間、等間距分布的細小條紋（又稱為刻線），這就是光柵，圖13-1為透射光柵的示意圖。圖中a為柵線的寬度（不透光），b為柵線間寬（透光）， a+b=W稱為光柵的柵距（也稱光柵常數）。通常a=b=W/2，也可刻成a∶b=1.1∶0.9。目前常用的光柵每毫米刻成10、25、50、 100、250條線條。
2. 光柵測量原理
把兩塊柵距相等的光柵（光柵1、光柵2）面向?qū)ΟB合在一起，中間留有很小的間隙，并使兩者的柵線之間形成一個很小的夾角θ，如圖13-2所示，這樣就可以看到在近于垂直柵線方向上出現明暗相間的條紋，這些條紋叫莫爾條紋。由圖13 - 2可見，在d - d線上，兩塊光柵的柵線重合，透光面積最大， 形成條紋的亮帶， 它是由一系列四棱形圖案構成的；在f - f線上，兩塊光柵的柵線錯開，形成條紋的暗帶，它是由一些黑色叉線圖案組成的。因此莫爾條紋的形成是由兩塊光柵的遮光和透光效應形成的。
