發視頻振弦式傳感器的特點及其在橋梁檢測系統中的應用設計
2017-11-29 |
rar |
0.1 MB |
次下載 |
免費
資料介紹

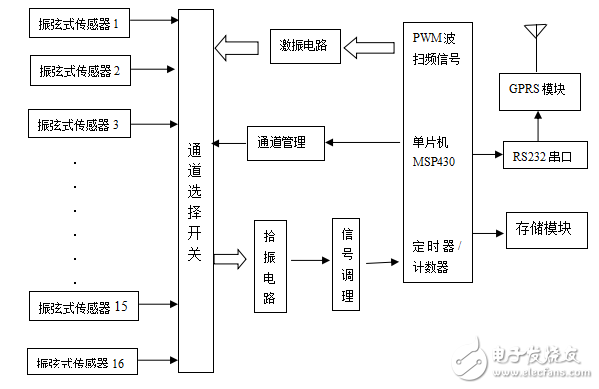

振弦式傳感器的固有振動頻率與所受壓力有著的定量的關系。對傳感器施加同頻率的激勵信號可以使其發生共振，輸出較大的頻率信號。由MSP430單片機測量由振動所產生的感應電動勢的脈沖周期，從而得到弦的振動頻率，進而計算出應力。通過單片機的串口通信模塊發送給GPRS模塊，再通過GPRS的無線傳輸方式將數據發送至橋梁監測中心，對橋梁的狀況進行遠程監測。
我們?cè)趯?shí)驗階段采取的是用方波信號作為激勵信號，通過實驗提取到了傳感器的信號。現階段我們還需要解決一些問題，例如激勵信號的幅度給多大，拾振電路存也還需要一些改進。繼電器會產生干擾信號，且切換速度太慢，不能滿足要求，帶通濾波器效果不是很理想。在后續工作中，我們會采用其他的切換方法代替繼電器，對濾波器做一些改進。我們還將實驗用直流信號激勵傳感器。
