2.1 圖像采集模塊的設計

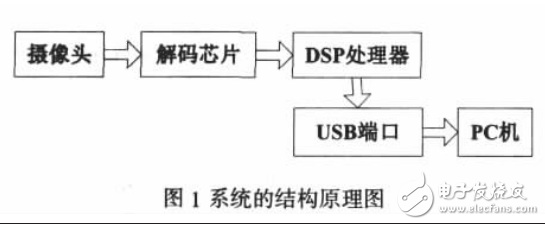

圖像的采集是通過圖像解碼芯片 OV9650 將 CMOS 攝像頭
的視頻信號轉換成數字碼流，并傳輸給 DSP 進行壓縮處理。由
于圖像采集模塊的數字碼流輸出速度快，而 DSP 對外圍設備的
數據讀寫較慢， 為匹配數據的傳輸速度， 在圖像采集端加入
CPLD 進行采集控制。在圖像采集時，由 CPLD 將采集的圖像數
據存儲到高速緩沖區中， 利用 DSP 的 DMA 將圖像數據傳輸到
2.2 圖像壓縮過程中 DMA 的引入
采集的圖像數據存儲在外部存儲器中，而 CPU 對外部存儲
器的讀寫速度慢， 且圖像數據量較大， 嚴重影響 CPU 的運行效
率。為了提高 CPU 的利用率，在進行圖像壓縮時，由 DMA 將圖
像數據傳輸到內部 DARAM 中，之后由 CPU 對 DARAM 中的圖
像數據進行壓縮處理。由于一幅圖像的數據量較大，根據 JPEGLS 壓縮是按行進行壓縮的特點，在 DSP 內部 DARAM 中以兩行
圖像數據存儲空間為單位，建立兩個數組，由 DMA 負責將圖像
數據從外部存儲器按行傳輸到內部 DARAM 中。在 CPU 對其中
一個數組中的數據進行處理的同時，DMA 進行另一個數組的數
據傳輸，由 DMA 構成一個乒乓結構，提高 CPU 的利用率，加快的
系統的處理速度。
