1 硬件設計

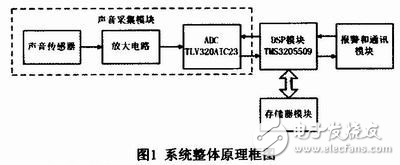

　　我們設計的碰撞檢測裝置的原理框圖如圖1所示，首先采用聲音傳感器采集各種聲音信號，傳感器輸出的電信號經放大電路放大后，傳入聲音采集芯片的模擬信號輸入端。聲音采集芯片將模擬信號進行A/D轉換后，送到DSP模塊做進一步處理。DSP模塊實時地處理所采集到的聲音信息，判斷是否有車輛碰撞事故發生。存儲器模塊和DSP模塊相連，用于儲存需要處理的數據和固化的代碼數據，并為DSP模塊運算時提供臨時存儲空間。報警模塊和通訊模塊與外部救援中心相通訊，一旦DSP模塊檢測到車輛發生碰撞事故，報警模塊就向外發送報警信息。下面分別介紹主要模塊功能。
　　
　　1.1 聲音采集模塊
　　聲音采集模塊使用電容式聲音傳感器，采樣頻率為30Hz~18kHz，由于車輛噪聲信號的頻率一般不會超過10kHz，所以該聲音傳感器可很好的實現采樣。聲音傳感器將采集到的模擬信號送入放大電路放大后傳送到聲音采集芯片。
　　聲音采集芯片采用TLV320AIC23B（簡稱AIC23），它是TI公司的一款高性能立體聲音頻編解碼器芯片，具有48kHz帶寬，可以滿足包括噪聲信號在內的聲音信號的采集要求。AIC23對采集到的模擬信號進行雙聲道立體聲A/D轉換，可以在8kHz-96kHz的采樣率下提供16bit、20bit、24bit和32bit的采樣數據。本系統將外部聲信號以32kHz采樣頻率采集，每秒采集32000個聲音數據，并將采集數據的長度設為16bit，這樣A/D轉換之后模擬信號變成了16位的數字信號。模擬信號轉化為數字信號之后，AIC23將數據傳輸給DSP模塊，供DSP模塊作下一步處理。
　　本系統將AIC23的MODE引腳設置為O，控制接口設置為I2C的工作方式，AIC23與DSP模塊的數據傳輸接口使用的是DSP模式。這樣DSP模塊就可以控制AIC23協同工作，并接收AIC23采集到的數據。
　　1.2 DSP模塊
　　DSP模塊是整個系統的核心，完成音頻信號的采集、控制、存儲、處理以及與外界通訊等功能。選用的是TI公司生產的DSP芯片TMS320V-C5509（簡稱VC5509），它是一款性價比極高的16位定點DSP，具有多個高性能運算單元，系統時鐘為144MHz，指令運算速度高達1OOMMACS，而且提供豐富的片上擴展接口。
　　VC5509有兩個多通道緩沖串行口（McBSP），McBSP具有與標準串行接口相同的基本功能，并在標準串行接口的基礎之上對功能進行了擴展。本系統使用的語音采集芯片AIC23就通過McBSP和DSP相連接，其連接示意圖如圖2所示。其中CLKX為發送時鐘，CLKR為接收時鐘，它們都和AIC23的系統時鐘BCLK相連。FSX和FSR實現發送和接收的幀同步，對應AIC23的LRCIN和LRCOUT引腳。數據發送引腳DX和數據接收引腳DR分別與AIC23的DIN和DOUT相連，完成串行數據發送和接收操作。
