      OLED微型顯示器結構的介紹及其器件制備

      2017-10-10 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　通過采用高效磷光體系材料和頂發射有機發光結構，配合自有的 SVGA060 全數字信號電路系統架構 CMOS 硅基驅動電路，獲得了發光峰位于 535 nm 的高亮度單色綠光、0.6 英寸、800×600 分辨率 OLED 微顯示器件，最大亮度可達 20000 cd/m2。其起亮電壓為 2.6V，亮度從 20 cd/m2 到 20000 cd/m2 的驅動電壓擺幅為 2.7V，最大電流效率為 24.43 cd/A。電流密度為 20mA/cm2 時，色坐標 CIEX＝0.286、CIEY＝0.665。該器件在 1000 cd/m2 和 500 cd/m2 亮度下的半衰期為 42559 h 和 186208 h。

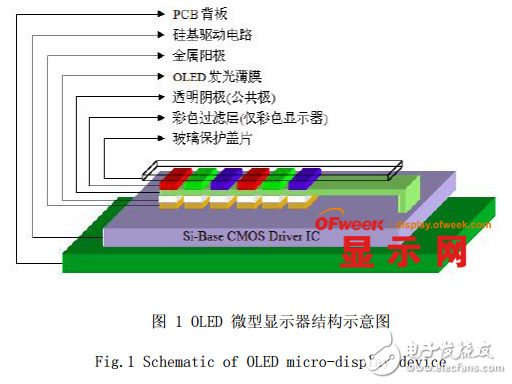

      　　圖 1 為 OLED 微型顯示器結構示意圖，從圖上可以看出，OLED 微型顯示器由 PCB 背板、硅基驅動電路、金屬陽極、OLED 有機發光薄膜層、透明陰極、彩色過濾層和玻璃蓋片構成。其中彩色過濾層僅限于制備彩色 OLED 微型顯示器使用。

      　　OLED微型顯示器結構的介紹及其器件制備

      　　硅基 CMOS 驅動電路

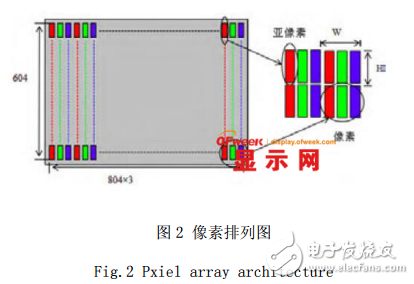

      　　云南北方奧雷德公司所開發的 SVGA060 硅基板，采用全數字系統架構的 CMOS 驅動電路設計，顯示尺寸為 0.6 in，分辨率為 800×600。其每個像素點由 R、G、B 三個亞像素點構成，按垂直列條狀排列（如圖 2 所示）。在本文單色綠光器件中，3 個亞像素點均發綠光。每個像素的尺寸、發光面積與顯示面積的占空比、顯示區域尺寸如表 1 所示。

      OLED微型顯示器結構的介紹及其器件制備
