通常在客戶初次接觸TI DLP? Pico? 顯示技術時，最常見的兩個問題就是：
·我需要多大的亮度（實測的流明值）？
·在我的整機系統里，最終能夠實現多大的亮度？
亮度［1］看起來是一個簡單的技術指標。但對于一個特定的微型投影系統來說，需要多大的亮度、以及在實現更高亮度時應該如何權衡系統設計的各個方面，卻是一個復雜的任務。
我需要多大的亮度？
對于一個特定的終端設備來說，一個微型投影系統所需要的亮度主要取決于三個因素：
·屏幕尺寸（投影畫面的大小）
·所要求的圖像亮度（測量單位為cd/m2或尼特）
·環境光
通常情況下，屏幕尺寸越大，圖像所需亮度越高，投影機的亮度也要越大。此外，周圍環境光的強度會明顯影響特定屏幕尺寸所需的亮度。綜合考慮投射畫面大小和周邊環境光的因素，用戶在使用DLP Pico芯片設計整機系統時，可以參考下圖1建議的投影機亮度值和相應的DLP芯片組。
圖1：針對不同圖像尺寸和環境亮度等級的建議投影儀亮度
能夠實現多大的亮度？
要回答能夠實現多大亮度這一問題，十分重要的一點是理解表格1中那些可以在系統設計時進行更改的關鍵變量。要實現一個亮度更高的LED投影解決方案，往往需要將其中的一些變量調高。

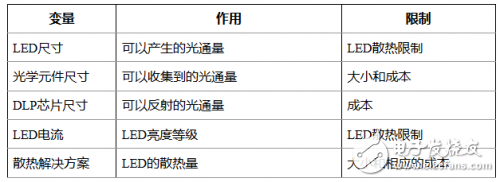

表1：投影系統的關鍵變量和影響
·我需要多大的亮度（實測的流明值）？
·在我的整機系統里，最終能夠實現多大的亮度？
亮度［1］看起來是一個簡單的技術指標。但對于一個特定的微型投影系統來說，需要多大的亮度、以及在實現更高亮度時應該如何權衡系統設計的各個方面，卻是一個復雜的任務。
我需要多大的亮度？
對于一個特定的終端設備來說，一個微型投影系統所需要的亮度主要取決于三個因素：
·屏幕尺寸（投影畫面的大小）
·所要求的圖像亮度（測量單位為cd/m2或尼特）
·環境光
通常情況下，屏幕尺寸越大，圖像所需亮度越高，投影機的亮度也要越大。此外，周圍環境光的強度會明顯影響特定屏幕尺寸所需的亮度。綜合考慮投射畫面大小和周邊環境光的因素，用戶在使用DLP Pico芯片設計整機系統時，可以參考下圖1建議的投影機亮度值和相應的DLP芯片組。
圖1：針對不同圖像尺寸和環境亮度等級的建議投影儀亮度
能夠實現多大的亮度？
要回答能夠實現多大亮度這一問題，十分重要的一點是理解表格1中那些可以在系統設計時進行更改的關鍵變量。要實現一個亮度更高的LED投影解決方案，往往需要將其中的一些變量調高。
表1：投影系統的關鍵變量和影響
