用于測試運算放大器建立時間的基本設備包括：一個高品
質(且昂貴)的“平頂”脈沖發生器用作DUT的輸入；一個
DUT測試夾具，在運算放大器插口電源引腳處具有電源和
旁路電容；以及一個示波器，用于處理和顯示測試輸出。
適當使用包含磁簧開關的脈沖發生器可以實現同樣的結
果。
建立時間測試要求平坦波形輸入，因為在其大部分頻率范
圍內，運算放大器作為積分器工作。因此，其誤差信號輸
出是輸入信號的衍生物。一個理想方波輸入的衍生物由每
個邊沿躍遷處的脈沖和其余部分的零組成。輸入方波中的
任何偏差都出現在誤差信號中。許多臺式方波發生器都帶
有熱“尾”及其他限制其測量建立時間適用性的問題。

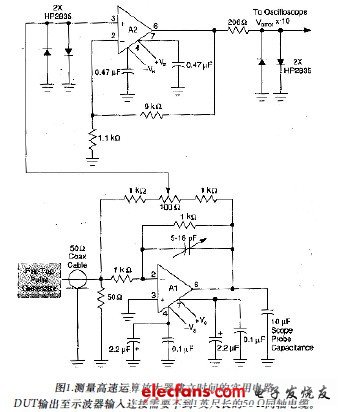

圖1所示為用于測量高速運算放大器的建立時間的實用電
路。這種情況下，采用一個商用平頂脈沖發生器驅
