不同型號STM32的USB燒錄程序移植介紹。通過USB對芯片下載程序的bootloader介紹。

USB DFU IAP 例程移植的兩個話題

前言

在 STM32 的系列產品中，很多型號都帶有 USB 接口，為使用 USB 來進行代碼升級提供了便利。這些型號中又有很大一部分可以通過內部 System Memory 中的 Bootloader 直接進行 USB DFU 升級，具體哪些型號支持 USB DFU，可參考應用筆記 AN2606《STM32 微控制器系統存儲器自舉模式》。有些型號雖然有 USB，但是 System Memory 中的 Bootloader 并沒有支持 USB DFU，比如 STM32F102 / STM32F103、或者 Bootloader V2.x 的 STM32F2xxx、STM32F303，等等，或者用戶希望通過不同的觸發方式進入 bootloader 來進行 USB 下載，比如接收一串編制好的數據來觸發。那么，就要使用 USB DFU IAP 了。關于如何使用 USB DFU IAP 的簡要說明，可參考另一份文檔《利用 USB DFU 實現 IAP 功能》。在這里，主要要談的是在 USB DFU IAP 例程進行移植時，需要注意的兩個地方。問題一某客戶在其產品的設計中，使用了 STM32L073RBT6。客戶在開發過程中，使用 STM32L0Cube 庫中的 STM32L073Z_EVAL 的 DFU_Standalone 進行代碼移植，完成后在使用 Dfuse Demo 軟件燒寫用戶代碼時發生了錯誤。

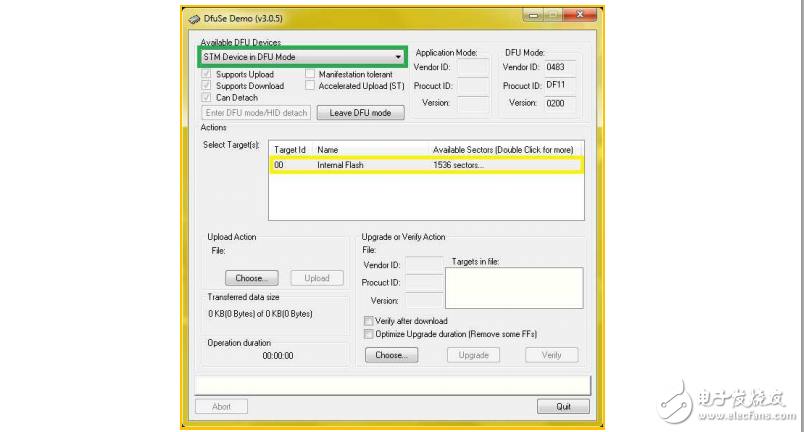

調研 1.了解問題客戶在開發中使用了 STM32L0Cube 庫 STM32Cube_FW_L0_V1.7.0，對里邊的 \Projects\STM32L073Z_EVAL\Applications\USB_Device\DFU_Standalone 例程進行修改，以應用于用戶板。客戶已經根據硬件上的區別，對 LED 燈和按鍵的 I/O 口配置做了相應的修改，并在 main.h 中使能了 USE_USB_CLKSOURCE_CRSHSI48，因為其使用 STM32L073 內部的 48MHz 振蕩作為 USB 時鐘源。客戶編譯通過后，使用 ST-Link 將其下載到 STM32L073RBT6 中。然后斷開 ST-Link，使用 USB 進行連接，PC 可以認到“STM Device in DFU Mode”。打開 Dfuse Demo 軟件，也可發現已經識別到 STM32L073 處于 DFU Mode。
