AVR學習

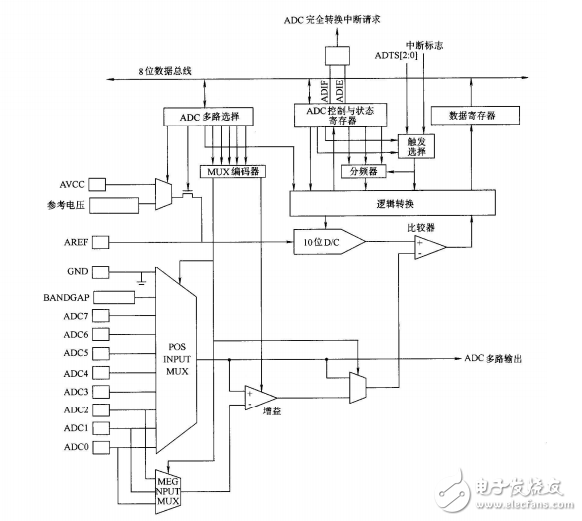

13.1 ATMEAG16（L）的模/數轉換器 ATMEGA16（L）有一個 10 位的逐次逼近型 ADC（模/數轉換器），它包括一個 8 通道的模擬開關、一個采樣保持比較器、一個轉換邏輯和 4 個控制/狀態寄存器。ADC 與一個 8 通道的模擬多路復用器連接，能對來自端口 A 的 8 路單端輸入電壓進行采樣，單端電壓輸入以 0V（GND）為基準。 ATMEGA16（L）還支持 16 路差分電壓輸入組合。兩路差分輸入（ADC1、ADC0 與 ADC3、 ADC2）有可編程增益級，在 A/D 轉換前給差分輸入電壓提供 0dB（1x）、20dB（10x）或 46dB（200x）的放大級。七路差分模擬輸入通道共享一個通用負端（ADC1）， 而其他任何 ADC 輸入可做為正輸入端。如果使用 1x 或 10x 增益，可得到 8 位分辨率。如果使用 200x 增益，可得到 7 位分辨率。 ADC 包括一個采樣保持電路，以確保在轉換過程中輸入到 ADC 的電壓保持恒定。ADC 的框圖如圖 13-1 所示。
