發視頻資料介紹

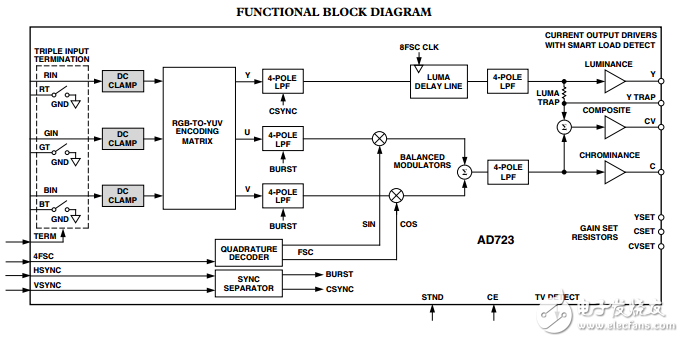

AD723是一款低成本RGB轉NTSC/PAL編碼器，可將模擬紅色、綠色和藍色分量信號轉換為相應的亮度和色度信號，以在NTSC或PAL電視上顯示。亮度（Y）和色度（C）信號可分別獨立用于S-視頻，或者合并用于復合視頻（CV）。所有輸出均可獨立提供，并針對驅動75 Ω負載進行了優化。為降低功耗，該器件使用有源端阻抗。
智能負載檢測特性會關斷未使用的輸出，并可用來監控外部電視信號的有無，從而支持即插即用操作。此外，當RGB監視器斷開時，輸入端的邏輯控制三路開關可解決提供不同負載條件的應用問題。當RGB監視器不存在時，用戶可以使能R、G和B端阻抗。當RGB監視器工作時，這一解決方案可確保視頻帶寬不會發生任何損耗。
在PC應用中，圖形控制器提供閃爍濾波器支持，并且可以直接訪問內存。視頻或DVD以外用途所需的欠掃描補償，則可通過選擇適當的RGB輸出時鐘和同步間隔予以支持。
可選的亮度陷波器（YTRAP）可用來減少Y信號中的副載波頻率信息所引起的串色偽像。
