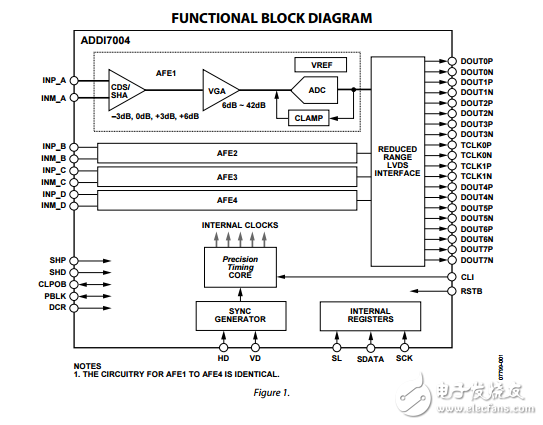

ADDI7004是一款高度集成的四通道、電荷耦合器件（CCD）信號處理器，適合高速數碼攝像機應用。每個通道均由帶ADC轉換功能的完整模擬前端（AFE）組成，額定像素速率最高可達72 MHz。。Precision Timing? 內核允許對相關雙采樣器（CDS）和采樣保持放大器（SHA）時鐘進行調整；工作頻率為72 MHz時，時鐘分辨率為217 ps。ADDI7004還配有一個范圍縮小的低壓差分信號（LVDS）接口，用于雙通道數據輸出。
每個模擬前端均內置黑電平箝位、CDS、VGA以及一個72 MHz、14位模數轉換器（ADC）。編程使用三線式串行接口。
ADDI7004采用節省空間的6 mm × 6 mm、76引腳BGA封裝，額定工作溫度范圍為?25°C至+85°C。
