1 EPCOS B84143A 和B84143B 系列濾波器
EPCOS B84143A和B84143B 系列EMC 濾波器有如下特點：
1）是長電機線纜和滿載運轉的優化方案；
2）高插入損耗性能；
3）容易安裝，重量輕（0.58~13.5 kg），體積小（51.4 mm伊63 mm伊165 mm ~110 mm伊220 mm伊440 mm）；
4）適用于所有工業電源，最大電壓520 V，50/60 Hz；
6）可提供電流至2 500 A的訂制解決方案；
7）高過載容量，可承受最大2.5 倍額定電流的過載。

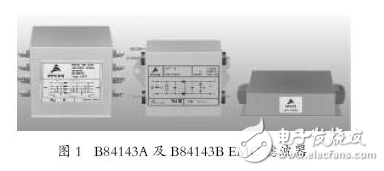

其外形圖如圖1所示。
現在我們對在不同應用條件下的配置有內置干擾抑制器件的商用變頻器進行性能測試，以說明這兩種EMC濾波器在變頻器應用中的效果。
2 長線纜驅動的問題
通常情況下，配有內置干擾抑制器件的變頻器的最大運行線纜長度是5 m。帶有內部干擾抑制器件的測試曲線如圖2所示。被測變頻器帶有內部干擾抑制器件，電機線纜長度為5 m或50 m，電機功率為11 kW。在電機線纜長度為50 m的情況下，發生超過限值的情況。測試表明在滿足這些條件下的最大傳導發射滿足EN55011/Class A 的要求。然而，如果變頻器使用更長的線纜，那么電源線上的傳導干擾將會增加，變頻器內置濾波器將不能保證足夠的噪聲抑制。由于屏蔽線纜本身的高寄生電容所產生的共模電流也將隨著線纜長度而增加，這些電流將導致內部濾波器的共模扼流圈飽和，因而EMC 的要求將很難被滿足，配置外置濾波器成為了必要條件。
