太陽能作為最綠色的能源之一在人們的生活中大量被應用，太陽能發電、太陽能熱水器、太陽能路燈等等，雖然我們在不斷的增大太陽能的利用，但和輻射到地球的能量比起來那簡直不值一提…
　　所以在我們大量普及利用的基礎上如何優化設計，達到更高的利用率是我們值得考慮的問題，人們也嘗試了增大陽光照射面積、延長光照時間等等，但這都很有限…
　　那么我們?nèi)绾卧谟邢薜妮斎胭Y源面前更大化的充分利用成了必須要解決的問題，下面Maxim給你帶來針對太陽能進行DC-DC優化設計……

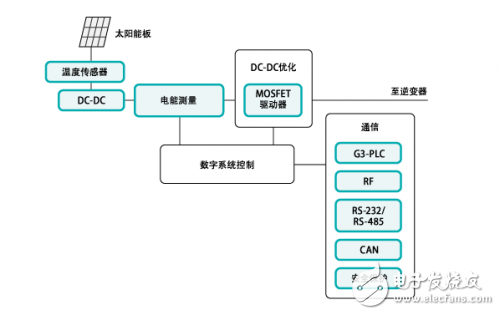

　　設計框圖：
　　
　　一、溫度傳感器
　　從太陽能板吸收的光能通過溫度傳感器轉變成電能
　　DS7505- 高精度數字溫度計和溫度監控器
　　低壓（1.7V至3.7V）數字溫度計和溫度調節器在-55°C至+125°C溫度范圍內提供9、10、11或12位數字溫度讀數，在0°C至+70°C溫度范圍內精度為±0.5°C。9位分辨率模式軟件兼容于LM75，與DS7505的通訊可由簡單的2線串行接口實現。芯片具備三個地址引腳，允許最多8個DS7505掛接在同一個2線總線上，大大簡化了分布式溫度檢測應用…被大量應用于任何對溫度敏感的系統…
　　優勢及特色：
　　1．具有一個專用的漏極開路輸出（O.S.）和可編程故障容限，允許用戶定義觸發O.S.報警輸出所需的連續故障條件次數
　　2．根據用戶對存儲在EEPROM寄存器中的觸發門限（TOS和THYST）的定義，提供兩種溫度調節模式
　　3．軟件兼容于LM75/DS75的升級版溫度傳感器，具有非易失溫度調節門限存儲
　　二、DC-DC轉換器
　　通過溫度傳感器轉變的電能通過DC-DC轉換器得到我們所需要的標準電壓
　　MAX5033 -500mA、76V、高效率、MAXPower降壓型DC-DC轉換器
　　易于使用、高效率、高壓、降壓型DC-DC轉換器，工作于高達76V的輸入電壓，空載時僅消耗270μA的靜態電流。脈寬調制（PWM）轉換器重載時工作在固定的125kHz開關頻率，輕載時可自動切換到脈沖跳頻模式，以達到低靜態電流和高效率。包括內部頻率補償，簡化了電路應用…完美應用于工業、消費電子及分布式電源…
　　優勢和特點：
　　1. 內部采用低導通電阻、高電壓DMOS晶體管，以獲得高效率和降低整個系統成本
　　2. 包括欠壓鎖存、逐周期限流、間歇模式輸出短路保護及熱關斷功能
　　3. 內置0.4Ω高端DMOS FET、空載時，270μA的靜態電流；10μA的關斷電流
　　三、電能測量
　　通過DC-DC轉換器的電能需經過儀器的測量及監測
　　78M6612 - 單相、雙輸出功率和電能測量IC，業內首款、也是唯一的嵌入式交流電表方案，用于家庭和企業
　　一款高度集成的單相功率和能量測量與監測片上系統（SoC），包括32位計算引擎（CE）、MPU核、RTC和閃存。采用一次變換架構以及22位Σ-Δ ADC、四路模擬輸入、數字溫度補償和高精度電壓基準，能夠以極少的外部元件支持較寬范圍的單相、雙輸出功率測量應用…被大量用在消費類白色家電及自動化行業…
　　優勢和特點：
　　1. 在2000:1電流范圍和整個工作溫度范圍內保持優于0.5% Wh的精度
　　2. 脈沖輸出提供脈沖計數功能、交流電頻率計數，用于RTC、數字溫度補償
　　3. 提供電池備份，用于RTC和電池監測、8位MPU （80515）、單指令周期，內置ICE用于MPU調試
　　四、DC-DC優化：MOSFET驅動器
　　MAX15070A- 7A吸入電流、3A源出電流、12ns、SOT23 MOSFET驅動器
　　具有極小延時的微型MOSFET驅動器，提供較寬的源出/吸入電流，可以吸收7A并源出3A峰值電流。此器件為MAX5048的升級版本，具有反相和同相輸入，為控制MOSFET提供更大的靈活性。同時提供兩路獨立的互補模式輸出，可靈活地控制開關導通和關斷速度…在MOSFET開關控制及轉換器中大量應用…
